专利号: 2016109814381
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

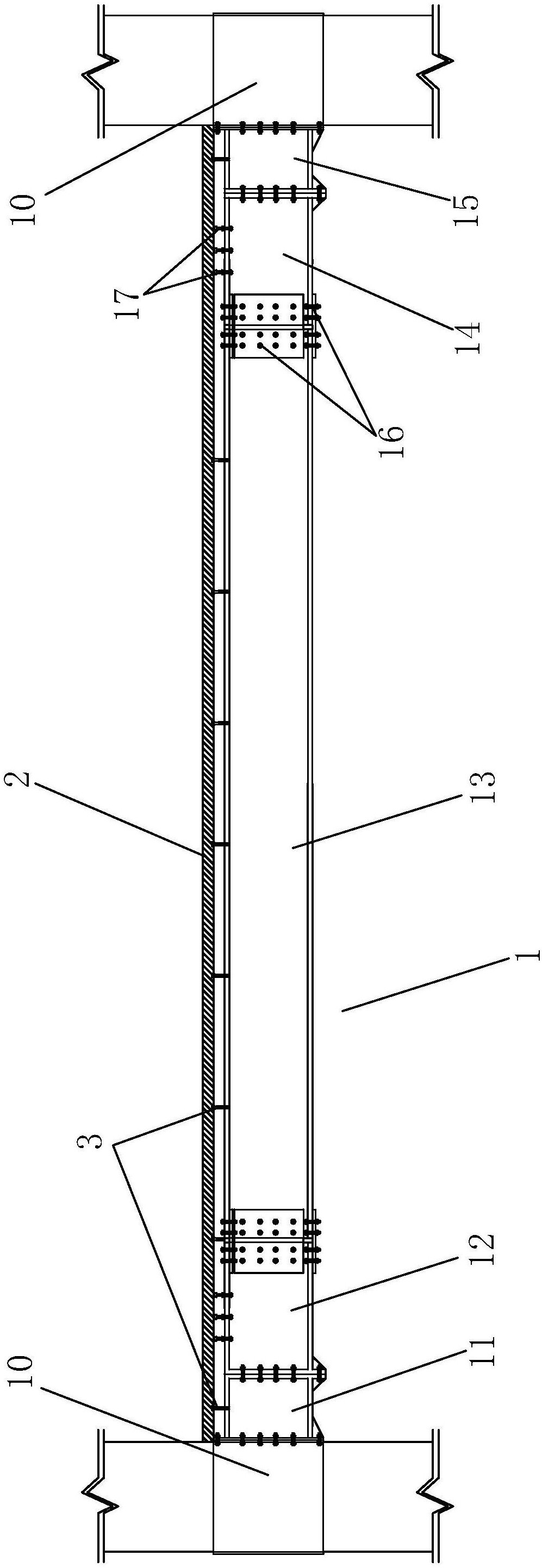

1.一种震损可替换钢梁结构,其特征在于:包括一组合钢梁和一连接于组合钢梁之上的组合楼板,该组合钢梁包括依次相连的一第一端部钢梁、一第一耗能段钢梁、一跨中段钢梁、一第二耗能段钢梁和一第二端部钢梁,第一端部钢梁和第二端部钢梁分别与两侧的端柱相连,上述各钢梁均为工字梁,其中,跨中段钢梁与第一耗能段钢梁的一端和第二耗能段钢梁的一端均通过上翼缘拼接板、腹板拼接板和下翼缘拼接板相连,且跨中段钢梁与第一耗能段钢梁和第二耗能段钢梁之间均具有间隙;上述上翼缘拼接板、腹板拼接板和下翼缘拼接板均通过第一高强摩擦型螺栓与跨中段钢梁、第一耗能段钢梁和第二耗能段钢梁相连;

第一端部钢梁和第二端部钢梁的一端均焊接有一第一摩擦板,第一耗能段钢梁和第二耗能段钢梁的另一端均焊接有一第二摩擦板,第一端部钢梁和第二端部钢梁的第一摩擦板分别与第一耗能段钢梁和第二耗能段钢梁的第二摩擦板紧密贴合,并通过第一高强摩擦型螺栓相连;

第一端部钢梁和第二端部钢梁的另一端均焊接有一第三摩擦板,该第三摩擦板与端柱紧密贴合,并通过第一高强摩擦型螺栓与端柱相连;以便于震损后维修更换,降低维修更换成本;

所述跨中段钢梁、第一端部钢梁和第二端部钢梁均通过焊钉与组合楼板相连,所述第一耗能段钢梁和第二耗能段钢梁均通过带双螺帽的第二高强摩擦型螺栓与组合楼板相连;

所述组合楼板包括压型钢板和浇筑在压型钢板上的钢筋混凝土;所述焊钉和所述第二高强摩擦型螺栓均连接在组合楼板的压型钢板上;

所述耗能段钢梁的屈服先于跨中段钢梁、端部钢梁、上翼缘拼接板、腹部拼接板、下翼缘拼接板;

所述第三摩擦板的上下端分别超出所述第一端部钢梁和第二端部钢梁的上端和下端,且第三摩擦板的上下两端与第一、第二端部钢梁的上下两端之间均设有若干第三加劲肋。

2.如权利要求1所述的一种震损可替换钢梁结构,其特征在于:所述第一摩擦板和第二摩擦板的下端均超出第一、第二端部钢梁和第一、第二耗能段钢梁的下端,且所述第一摩擦板和第二摩擦板的下端通过第一高强摩擦型螺栓相连。

3.如权利要求2所述的一种震损可替换钢梁结构,其特征在于:所述第一摩擦板的下端与第一端部钢梁和第二端部钢梁的下端之间设有若干第一加劲肋,所述第二摩擦板的下端与第一耗能段钢梁和第二耗能段钢梁的下端之间设有若干第二加劲肋。

4.如权利要求1所述的一种震损可替换钢梁结构,其特征在于:所述第一摩擦板和第二摩擦板的下端均与第一、第二端部钢梁和第一、第二耗能段钢梁的下端齐平,第一端部钢梁和第一耗能段钢梁之间以及第二端部钢梁和第二耗能段钢梁之间均通过一下翼缘拼接板相连,且该下翼缘拼接板均通过第一高强摩擦型螺栓与第一端部钢梁、第二端部钢梁、第一耗能段钢梁和第二耗能段钢梁相连。
