1.一种饱和活性炭电加热再生方法，其特征在于：该方法具体如下：

步骤一、制作2n块相同尺寸的电极板，n≥3，电极板材料为石墨；

步骤二、2n块电极板分为n对自上而下放置在电加热炉内；每对电极板两侧的间隙内用耐火砖分隔开；上下两对电极板之间布置绝缘板；绝缘板材料为刚玉；电加热炉的外壁由耐火砖包围；每对电极板的两块电极板分别接到开关电源的正负极；

步骤三、将饱和活性炭与铁粉以3～5:1质量分数比混合后，加入饱和活性炭和铁粉总质量的1/20的瓷粉以防止混合物短路，然后将饱和活性炭、铁粉及瓷粉混合物倒入混合料斗；

步骤四、上、下相邻电极板间的绝缘板上开有测温孔，测温孔内插入热电偶测量电加热炉内的温度变化；

步骤五、通过控制器打开开关电源，并由第一个旋转电机带动混合料斗对饱和活性炭、铁粉及瓷粉混合物进行混合并干燥5～10分钟后，通过开关电源打开第二个旋转电机带动电动过滤筛；混合料斗将混合好的混合物由进料漏斗倒入电加热炉内，开关电源调节电压通过n对电极板对混合物进行通电加热；

步骤六、通过n-1个热电偶测量电加热炉内混合物的温度，待n-1个热电偶测得的温度平均值达到450～550°后，保持该温度进行再生；再生活性炭经电加热炉出口输出至收集器里；

步骤七、收集器里的混合物由进料漏斗倒入电加热炉内，通过n-1个热电偶测量电加热炉内混合物的温度，待n-1个热电偶测得的温度平均值达到760～850°后，保持该温度进行二次再生；

步骤八、二次再生活性炭经电加热炉出口输出至电动过滤筛，电动过滤筛将铁粉与瓷粉过滤到收集器里。

2.根据权利要求1所述的一种饱和活性炭电加热再生方法，其特征在于：所述电极板的长为0.625m、宽为0.3m、厚为0.008m。

3.根据权利要求1所述的一种饱和活性炭电加热再生方法，其特征在于：相邻两对电极板间隔0.02m，电加热炉高3m。

4.根据权利要求1所述的一种饱和活性炭电加热再生方法，其特征在于：所述的开关电源采用HSP240-150直流电源，最大输出功率24KW，输出电压0～150V连续可调，输出电流0～

160A；开关电源的电源箱采用风冷。

5.根据权利要求1所述的一种饱和活性炭电加热再生方法，其特征在于：最顶部一对电极板的顶部布置绝缘板，最底部一对电极板的底部也布置绝缘板，再生和二次再生时的温度值替换成采用n+1个热电偶测得的温度平均值。

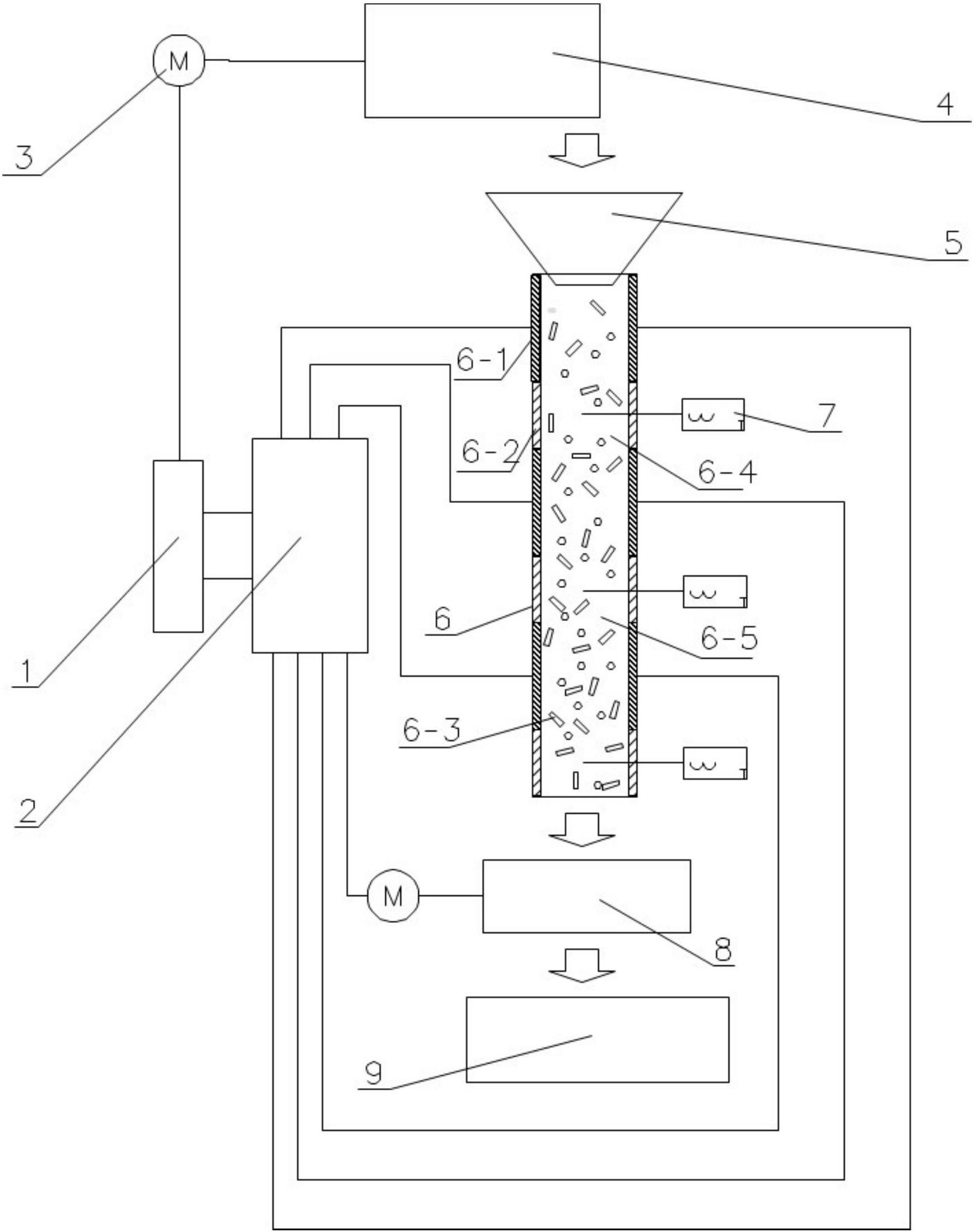

6.一种饱和活性炭电加热再生装置，其特征在于：包括控制器、开关电源、旋转电机、混合料斗、进料漏斗、电加热炉、热电偶、电动过滤筛和收集器；所述的电加热炉内设有n对电极板，n≥3；上下相邻电极板间设置绝缘板；耐火砖设置在每对电极板的两侧间隙内；每对电极板的两块电极板分别接到开关电源的正负极；所述的热电偶插入电加热炉内；电加热炉入口处设置进料漏斗；所述的进料漏斗上方设置混合料斗；混合料斗由第一个旋转电机驱动，第一个旋转电机由控制器控制启停和转向，控制器与开关电源通过导线连接；电加热炉出口处设置电动过滤筛，电动过滤筛由第二个旋转电机驱动，第二个旋转电机直接与开关电源通过导线连接；所述的电动过滤筛底部设置收集器。
