专利号: 2016109570870
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

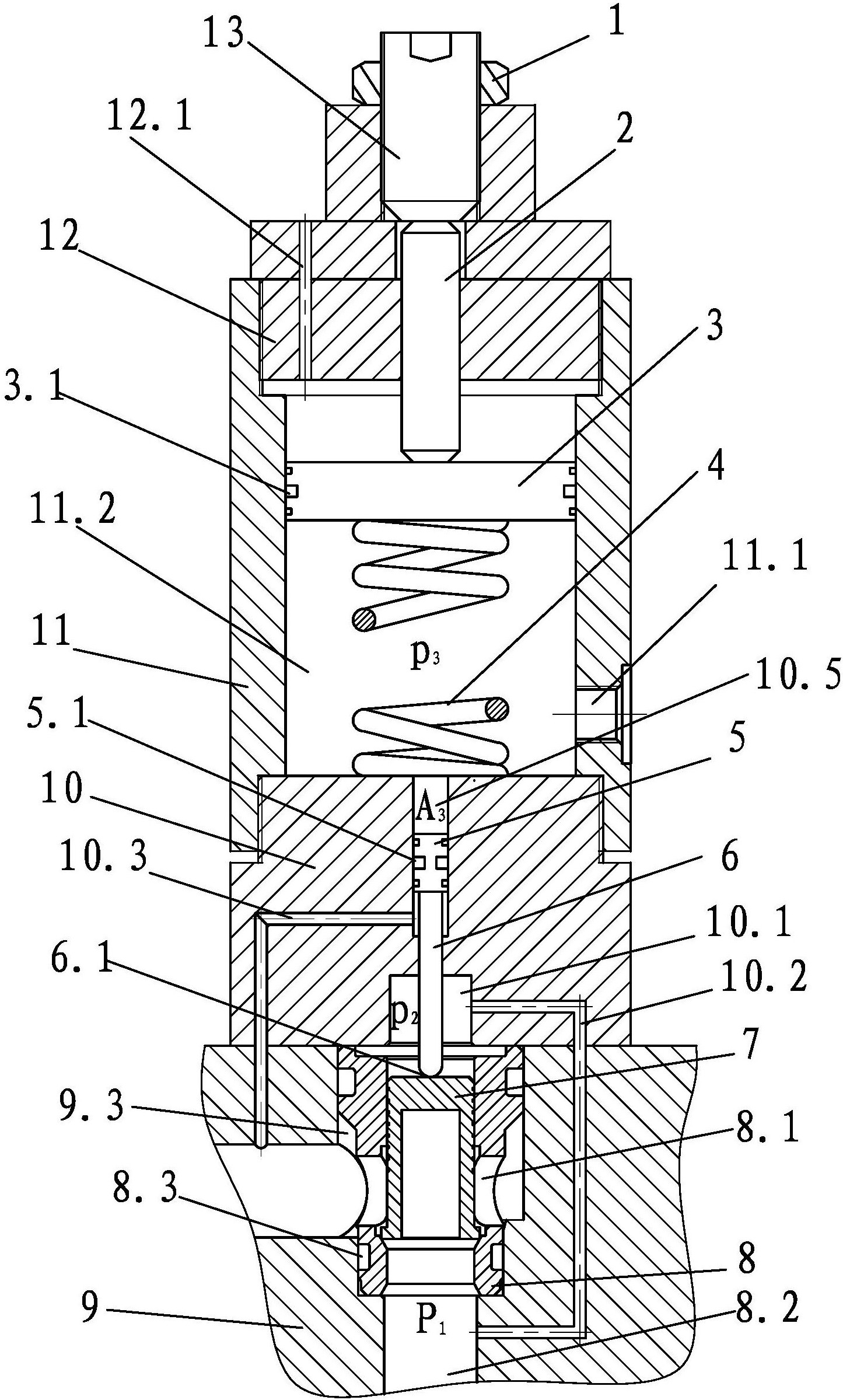

1.一种气体弹簧溢流阀,包括阀座、设置在阀座中的阀腔、设置在阀腔中的阀套、可滑动配设在阀套内的阀芯以及抵顶在阀芯上的弹性顶压机构,在阀座上设有与阀腔连通的进油口和出油口,其特征在于:弹性顶压机构包括缸体、第一阀体、第二阀体、设置在缸体内的第一活塞、设置在第一活塞与第二阀体之间的弹性件、设置在第一阀体上的第一活塞推杆、开设在第二阀体上的滑槽、配合在滑槽中的第二活塞以及设置在滑槽中的第二活塞推杆,滑槽的一端与缸体对应弹性件的内腔连通,滑槽的另一端与阀腔连通,第二活塞推杆的一端设置在滑槽内,另一端抵顶在阀芯上,第二活塞推杆以可沿缸体轴向移动的方式设置在第二阀体上,阀芯沿轴向的两端分别设为第一端和第二端,第一端对应第二活塞推杆设置,第二端对应进油口设置,阀腔对应所述第一端和所述第二端分别设有第一腔室和第二腔室,还包括第一油路,第一油路的一端与第一腔室连通,第一油路的另一端与第二腔室连通,阀芯在所述第一端的周向截面的面积小于在所述第二端的周向截面的面积,滑槽沿周向的截面面积小于缸体内腔沿周向截面的面积。

2.如权利要求1所述的一种气体弹簧溢流阀,其特征在于:所述第一阀体上设有相互衔接的第一轴孔和螺栓孔,螺栓孔中配设有调节螺栓,调节螺栓上套设有限位螺母,所述第一活塞推杆以可沿第一轴孔轴向移动的方式插置在第一轴孔中,所述第一活塞推杆的一端抵顶在所述第一活塞上,另一端抵顶在调节螺栓上。

3.如权利要求2所述的一种气体弹簧溢流阀,其特征在于:所述第一阀体上设有第一通气孔,第一通气孔的一端与所述缸体连通,另一端连通至外界空气。

4.如权利要求1所述的一种气体弹簧溢流阀,其特征在于:所述弹性件为弹簧。

5.如权利要求1所述的一种气体弹簧溢流阀,其特征在于:所述第一阀体螺纹连接在所述缸体的一端,所述第二阀体螺纹连接在所述缸体的另一端,所述第二阀体通过螺栓连接在所述阀座上。

6.如权利要求1所述的一种气体弹簧溢流阀,其特征在于:所述缸体对应弹性件的内腔沿周向的截面面积远大于所述滑槽沿周向的截面面积。

7.如权利要求1所述的一种气体弹簧溢流阀,其特征在于:所述第一活塞与所述缸体的内壁之间设有密封圈,所述第二活塞与所述滑槽的内壁之间设有密封圈,所述阀套与所述阀腔的侧壁之间设有密封圈,所述阀芯的第二端设有环状凸台。

8.如权利要求1所述的一种气体弹簧溢流阀,其特征在于:所述第二活塞将所述滑槽分隔成上腔室和下腔室,还包括第二油路,第二油路的一端与所述出油口连通,另一端与下腔室连通。

9.如权利要求1所述的一种气体弹簧溢流阀,其特征在于:所述阀芯的侧壁设有均压槽。

10.如权利要求1至9任一项所述的一种气体弹簧溢流阀,其特征在于:所述缸体的侧壁设有充气测压口,充气测压口从所述缸体的内壁贯穿至外壁,充气测压口设置在所述第一活塞与所述第二阀体之间。
