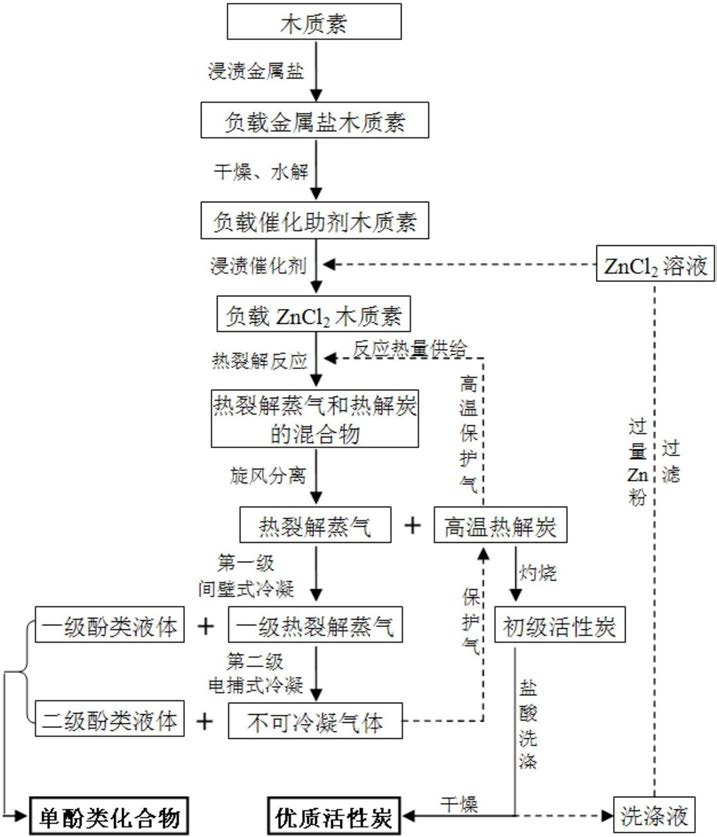

1.一种木质素催化热裂解联产单酚类化合物和活性炭的方法，其特征在于，包括以下步骤：

(1)配制浓度为0.1～0.5mol/L的金属盐溶液，将粒径小于0.1mm的木质素浸泡在金属盐溶液中，搅拌后静置得到负载金属盐木质素，其中木质素与金属盐的质量比为1:(0.01～

0.1)；

(2)将上述负载金属盐木质素干燥，得到负载催化助剂木质素；

(3)配制浓度为1～5mol/L的ZnCl2溶液，将上述负载催化助剂木质素浸泡在ZnCl2溶液中，搅拌均匀并静置后进行真空干燥，干燥过程中通入氯化氢作为保护气，得到负载ZnCl2木质素，其中，所述的负载催化助剂木质素与氯化锌的质量比为1:(0.5～2)；

(4)将上述负载ZnCl2木质素进行热裂解反应，反应在无氧气氛中进行，反应后生成热裂解蒸气和热解炭的混合物，将热裂解蒸气和热解炭的混合物进行旋风分离，分别得到高温热解炭和热裂解蒸气；

(5)将上述热裂解蒸气通过两级冷凝获得酚类液体和不可冷凝气体；所述的两级冷凝过程为：使热裂解蒸气经过第一级间壁式冷凝，冷凝温度为0～5℃，得到一级热裂解蒸气和一级酚类液体；一级热裂解蒸气经过第二级电捕式冷凝，电压为10～50kV，得到不可冷凝气体和二级酚类液体，将一级酚类液体和二级酚类液体混合，即为单酚类化合物；

(6)将步骤(4)获得的高温热解炭在保护气作用下灼烧，得到初级活性炭，被加热后的高温保护气为步骤(4)中热裂解反应提供所需的热量，所述的保护气为步骤(5)的不可冷凝气体；

(7)用浓度为0.5～2mol/L的盐酸洗涤上述初级活性炭，洗涤液收集备用，将洗涤后的初级活性炭干燥，得到优质活性炭。

2.根据权利要求1所述的一种木质素催化热裂解联产单酚类化合物和活性炭的方法，其特征在于，还包括步骤(8)：向步骤(7)洗涤液中加入过量的Zn粉，搅拌作用下反应10～30分钟，将反应后的洗涤液进行过滤，滤液为ZnCl2溶液，ZnCl2溶液继续用于上述步骤(3)中。

3.根据权利要求1所述的一种木质素催化热裂解联产单酚类化合物和活性炭的方法，其特征在于，步骤(1)中所述的木质素为木质素磺酸盐、硫酸盐木质素、碱木素、脱碱木质素或水解木质素中的一种或多种任何比例的混合物。

4.根据权利要求1所述的一种木质素催化热裂解联产单酚类化合物和活性炭的方法，其特征在于，步骤(1)中所述的金属盐为CuCl2、FeCl3和NiCl2中的一种。

5.根据权利要求1所述的一种木质素催化热裂解联产单酚类化合物和活性炭的方法，其特征在于，步骤(1)中搅拌30分钟，静置5～10小时。

6.根据权利要求1所述的一种木质素催化热裂解联产单酚类化合物和活性炭的方法，其特征在于，步骤(2)中干燥的温度为120～130℃，干燥时间为5～8小时。

7.根据权利要求1所述的一种木质素催化热裂解联产单酚类化合物和活性炭的方法，其特征在于，步骤(3)中搅拌30分钟，静置10～40小时；步骤(3)中真空干燥的温度为60～70℃，时间为5～10小时。

8.根据权利要求1所述的一种木质素催化热裂解联产单酚类化合物和活性炭的方法，其特征在于，步骤(4)中热裂解反应的温度为450～650℃，反应时间为0.5～3秒。

9.根据权利要求1所述的一种木质素催化热裂解联产单酚类化合物和活性炭的方法，其特征在于，步骤(6)中灼烧温度为800～1200℃，时间为0.5～2小时。

10.根据权利要求1所述的一种木质素催化热裂解联产单酚类化合物和活性炭的方法，其特征在于，步骤(7)中用浓度为0.5～2mol/L的盐酸洗涤上述初级活性炭3～5次，步骤(7)中干燥温度为105℃，时间为6～10小时。
