专利号: 2016109394296
申请人: 捷开通讯(深圳)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

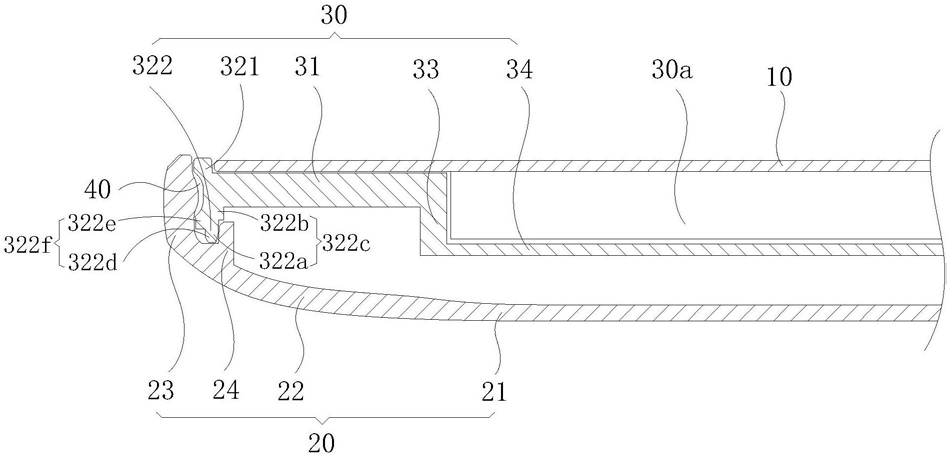

1.一种防撞击的电子设备,其特征在于,包括:显示屏、前壳和后壳,所述前壳包括第一平板以及由所述第一平板的侧端向上和向下延伸分别形成的第一延伸部和第二延伸部,所述前壳位于所述后壳内,所述后壳的内侧壁上具有卡合槽,所述第二延伸部卡合于所述卡合槽内,以使所述前壳卡合于所述后壳内,所述显示屏设置于所述第一平板上,且所述显示屏抵靠于所述第一延伸部,所述第一平板转角处的侧端的面向所述后壳的内侧壁的表面内凹,以形成凹槽。

2.根据权利要求1所述的防撞击的电子设备,其特征在于,所述凹槽延伸至所述第一延伸部转角处的面向所述后壳的内侧壁的表面和/或所述凹槽延伸至所述第二延伸部转角处的面向所述后壳的内侧壁的表面。

3.根据权利要求1或2所述的防撞击的电子设备,其特征在于,所述后壳包括第二平板、由所述第二平板的侧端弯曲延伸形成的弧状板以及由所述弧状板的自由端延伸形成的且与所述第二平板垂直的第三平板,所述弧状板的内侧壁具有凸起部,从而使所述凸起部、所述第三平板与所述弧状板的内侧壁形成所述卡合槽;

其中,当所述第二延伸部卡合于所述卡合槽内而使所述前壳卡合于所述后壳内时,所述第一平板与所述第二平板平行。

4.根据权利要求3所述的防撞击的电子设备,其特征在于,所述凸起部的凸起方向平行于所述第三平板。

5.根据权利要求3或4所述的防撞击的电子设备,其特征在于,所述凸起部的高度低于所述第三平板的高度。

6.根据权利要求3或4所述的防撞击的电子设备,其特征在于,所述前壳还包括第四平板和第五平板,所述第五平板设置于所述第一平板和第二平板之间,且所述第五平板与所述第一平板平行,所述第四平板垂直连接于所述第一平板和所述第五平板之间。

7.根据权利要求3所述的防撞击的电子设备,其特征在于,所述第二延伸部面对所述凸起部的侧面上设置有第一阶梯结构,所述第一阶梯结构包括第一台阶和第二台阶,所述第一台阶收容于所述卡合槽内,所述第二台阶位于所述第一台阶和所述第一平板之间、且所述第二台阶凸出于所述卡合槽且沿着平行于所述第一平板的方向延伸。

8.根据权利要求3或7所述的防撞击的电子设备,其特征在于,所述第二延伸部面对所述后壳的侧面上设置有第二阶梯结构,所述第二阶梯结构包括第三台阶和第四台阶,所述第三台阶收容于所述卡合槽内,所述第四台阶位于所述第一延伸部和所述第三台阶之间、且所述第四台阶抵靠于所述第三平板的内侧壁。

9.根据权利要求1所述的防撞击的电子设备,其特征在于,所述第一延伸部垂直连接于所述第一平板。

10.根据权利要求1或9所述的防撞击的电子设备,其特征在于,所述第二延伸部垂直连接于所述第一平板。
