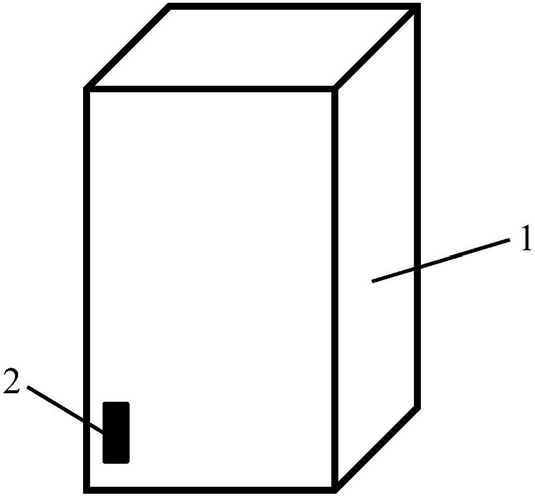

1.一种服务器机柜，包括服务器机柜本体，其特征在于，所述服务器机柜本体外壁设有CO2气体传感器；

所述CO2气体传感器为管式加热型固体电解质式CO2气体传感器；具体的，该CO2气体传感器以Al2O3陶瓷管为衬底，表面设有NASICON固体电解质层，在Al2O3陶瓷管的一端，NASICON固体电解质层之上设有Au膜、Pt电极，在Al2O3陶瓷管的另一端，NASICON固体电解质层之上设有Au膜、Pt电极和敏感电极，Al2O3陶瓷管中间有100Ω的加热线圈穿过作为加热器；

所述NASICON固体电解质采用高温固相法制备，高温烧结温度为1050℃，NASICON固体电解质的平均颗粒粒径为20nm；

所述敏感电极为复合碳酸盐，具体为摩尔比4:1:1的Li2CO3-BaCO3-NaHCO3复合碳酸盐，且，所述复合碳酸盐中添加有Ni纳米粉末、玻璃粉，含量分别为6％、9.5％；所述Ni纳米粉末的粒径为20nm；

所述CO2气体传感的制备步骤如下：

步骤一，制备NASICON固体电解质

选取Na3PO4·12H2O，ZrSiO4，SiO2按照化学计量比混合，充分研磨10h，得到混合物，然后将研磨好的混合物置于陶瓷方船中，放入高温电阻炉内，按照5℃/min的速率升温到800℃，保温2h，然后以14℃/min的升温速率快速升温到1050℃，保温20h，再以8℃/min匀速降温到

500℃，最后自然降温到室温；将以上经过高温烧结的混合物从炉中取出，研磨成超细粉体，即得NASICON固体电解质；

步骤二，制备CO2气体传感器

a)选取Al2O3陶瓷管，清洗后晾干，陶瓷管规格为管长10mm，管壁厚0.5mm，外径为1.5mm；

b)将步骤一中得到的NASICON固体电解质加入去离子水，研磨成浆糊状，然后使用旋涂法均匀的涂覆在Al2O3陶瓷管表面；

c)将Al2O3陶瓷管放入电阻炉中，在600℃烧结1.5h；

d)重复步骤b)、c)两次，然后将Al2O3陶瓷管在900℃下高温烧结8h，形成厚度为0.5mm的NASICON固体电解质层；

e)然后在Al2O3陶瓷管的两端制备一层Au膜，厚度为500μm，在Au膜表面引出Pt电极，烧结温度为500℃；

f)在Al2O3陶瓷管的一端使用熔融淬冷法制作出敏感电极，另一端的Pt电极作为参比电极；

g)然后将100Ω的加热线圈穿过Al2O3陶瓷管作为加热器；

h)最后将导线焊接在Pt电极和敏感电极上，得到CO2气体传感器。
