专利号: 2016109342022
申请人: 中北大学
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

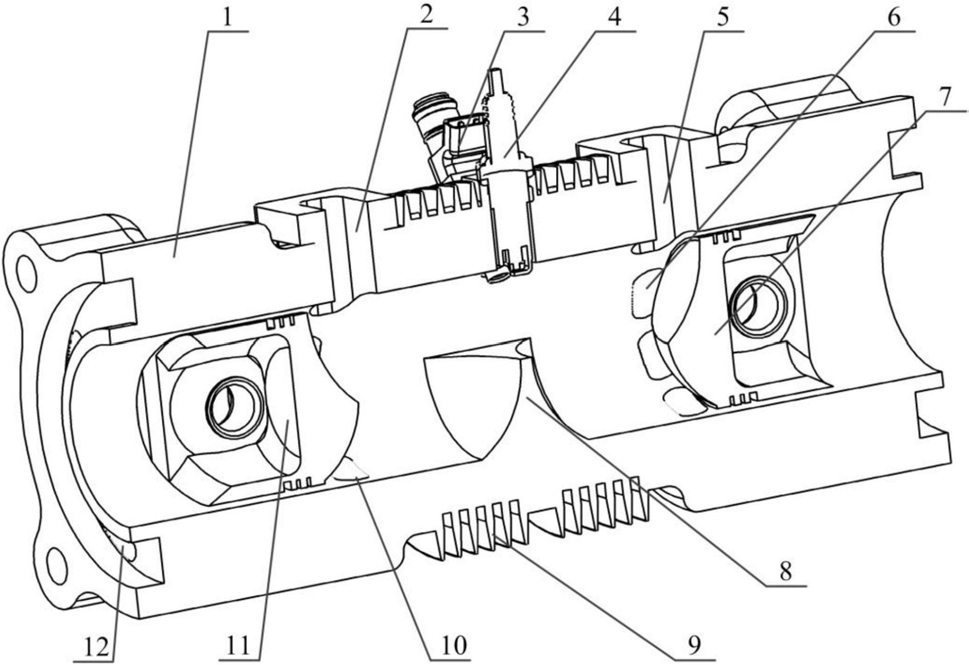

1.一种对置活塞汽油机双回流扫气燃烧系统,其特征在于,包括:

气缸体(1)、所述气缸体(1)的两端分别设有左侧扫气入口(12)和右侧扫气入口,所述气缸体(1)中心的缸体侧壁上布置有喷油器(3)和火花塞(4),所述气缸体(1)中心线两侧的缸壁上对称设有左侧排气口(2)和右侧排气口(5),所述气缸体(1)中心的缸体内壁上还设有中间隔板(8),所述中间隔板(8)沿气缸体圆柱径向的截面为半圆形,所述中间隔板(8)的两侧设有球面凹坑;

所述气缸体(1)中心和所述左侧扫气入口(12)之间布置有能够在所述气缸体(1)内做往复运动的左侧活塞(11),所述气缸体(1)中心和所述右侧扫气入口之间布置有能够在所述气缸体(1)内做往复运动的右侧活塞(7),所述左侧活塞(11)的顶面和所述右侧活塞(7)的顶面相对;

所述左侧活塞(11)和右侧活塞(7)的端部均由球面凸起部分(18)和柱面凹坑部分(17)组成,所述左侧活塞(11)和右侧活塞(7)端部的球面凸起部分(18)均与所述中间隔板(8)的球面凹坑相配合;

所述气缸体(1)中心线两侧的缸体内壁上还对称设有左侧扫气口(10)和右侧扫气口(6),所述左侧扫气口(10)与所述左侧扫气入口(12)连通,所述右侧扫气口(6)与所述右侧扫气入口连通。

2.根据权利要求1所述的一种对置活塞汽油机双回流扫气燃烧系统,其特征在于,所述喷油器(3)和所述火花塞(4)位于与所述中间隔板(8)上表面相对的缸体侧壁上,所述喷油器(3)与火花塞(4)之间的夹角为30°。

3.根据权利要求1所述的一种对置活塞汽油机双回流扫气燃烧系统,其特征在于,所述左侧活塞(11)和右侧活塞(7)的端部的球面凸起部分(18)均与所述中间隔板(8)的球面凹坑具有相同的曲率。

4.根据权利要求1所述的一种对置活塞汽油机双回流扫气燃烧系统,其特征在于,所述左侧活塞(11)端部的球面凸起部分(18)和柱面凹坑部分(17)具有相同的直径,所述右侧活塞(7)端部的球面凸起部分(18)和柱面凹坑部分(17)具有相同的直径。

5.根据权利要求1所述的一种对置活塞汽油机双回流扫气燃烧系统,其特征在于,所述左侧扫气口(10)和右侧扫气口(6)分别设有相对气缸体(1)轴线方向的轴向仰角。

6.根据权利要求1所述的一种对置活塞汽油机双回流扫气燃烧系统,其特征在于,所述气缸体(1)中部的缸体侧壁上还设有散热片(9)。

7.根据权利要求1所述的一种对置活塞汽油机双回流扫气燃烧系统,其特征在于,所述左侧扫气口(10)与所述左侧扫气入口(12)通过扫气通道(16)连通,所述右侧扫气口(6)与所述右侧扫气入口通过扫气通道(16)连通。

8.根据权利要求1所述的一种对置活塞汽油机双回流扫气燃烧系统,其特征在于,所述中间隔板(8)的高度为所述气缸体(1)内径的一半。
