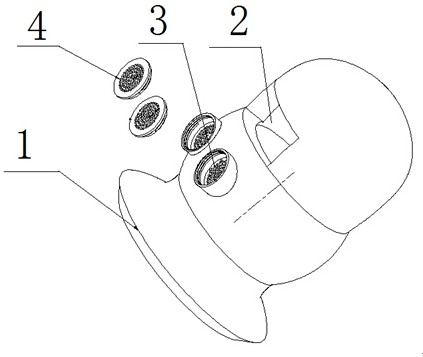

1.一种过滤面罩，包括面罩本体，所述的面罩本体用于套在头部，面罩本体具有眼部观察区和嘴部呼吸区；所述的眼部观察区为透明玻璃；所述的嘴部呼吸区包括两个过滤口，所述的过滤口包括过滤嘴和过滤盖，过滤嘴固定在面罩本体上，具有一过滤网，空气能够通过其过滤网在面罩本体内部和外部流通，过滤嘴内还装有空气净化滤料，所述的空气净化滤料制备方法如下：步骤1、首先将NaAlO2，NaOH，去离子水在氖气氛围下超声波震荡3h;步骤2、将0.06molNaAlO2，2mol/L12mlNaOH溶液在磁力搅拌下90℃油浴加热完全溶解于200ml去离子水中形成铝酸钠透明液；

步骤3、将硅溶胶，硫酸先在氖气氛围下超声波震荡3h，然后将5ml硅溶胶以每分钟40滴的速度滴加到铝酸钠透明液中磁力搅拌90℃油浴加热2h，然后将10ml98%硫酸以每分钟15滴的速度滴加到上述溶液里磁力搅拌油浴加热2h制成凝胶液；

步骤4、将0.02mol氯化胆碱、0.06mol十六烷基三甲基溴化铵有机模板剂在氩气氛围下超声波震荡3h，然后加入到上述溶液里；分4次加入，每次加入四分之一，每次加入后在磁力搅拌油浴加热90℃2h；

步骤5、将上述溶液通过引流器倒入聚四氟乙烯为内衬的反应釜中，然后将反应釜放入到微波反应器中以15kap/min的速度升压到250kpa,温度以25℃/min的速度升至180℃，在氦气氛围下晶化48h；

步骤6、然后将0.01mol二氧化硅粉末加入到上述晶化液中磁力搅拌油浴加热90℃6h;步骤7、然后用98%硫酸调节上述溶液ph值成弱酸性；

步骤8、将0.001mol硝酸镨，0.001mol硝酸铈先经过20%Ar+50%CO2+30%CO氛围下超声波震荡3h，然后分别滴加到上述溶液里边滴加边磁力搅拌油浴加热90℃2h;步骤9、将上述溶液通过引流器倒入聚四氟乙烯为内衬的反应釜中,然后将反应釜放入到微波反应器中以20kpa /min的速度升压到550kpa,温度以25℃/min的速度升至450℃，在

30%Ar+70%CO2氛围下晶化12h;

步骤10、然后在真空泵下过滤，在真空旋转蒸发器下除去水分，鼓风干燥箱110℃干燥，得到纳米级晶体Pr,Ce-Y/Beta改性滤料。

2.根据权利要求1所述的一种过滤面罩，其特征在于，所述的过滤嘴还具有过滤盖，过滤盖与过滤嘴通过螺纹连接。

3.根据权利要求1所述的一种过滤面罩，其特征在于，所述的面罩本体为密封结构。
