专利号: 2016109123877
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

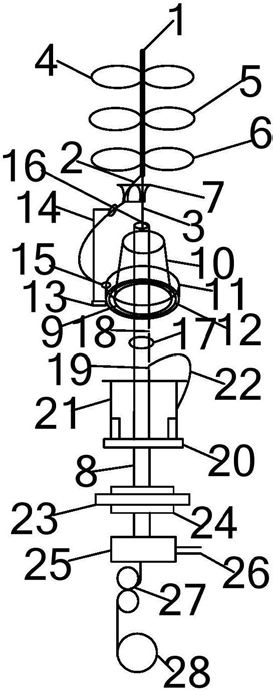

1.一种环锭包缠纱纺纱装置,包括牵伸装置,其特征在于:所述牵伸装置包括后罗拉对、中罗拉对和前罗拉对,在所述前罗拉牵伸对的下部设置有分割喇叭口,所述分割喇叭口包括左喇叭口和右喇叭口,所述左喇叭口和右喇叭口的大小相同,在所述右喇叭口的正下方设置有上空心锭子,所述上空心锭子为空心的圆柱形结构,所述上空心锭子的顶端开放,所述上空心锭子的顶端圆面的圆心在右喇叭口的中心线上,在所述上空心锭子下端设置有下空心锭子,所述下空心锭子为空心的圆柱形结构,所述上空心锭子的底端和下空心锭子的顶端通过第一可控轴承互通性连接,在所述上空心锭子上加装有上托盘,所述上托盘为圆盘结构,所述上托盘与上空心锭子固定连接,在所述上托盘上嵌入有上纱管,所述上托盘的外侧圆周通过第二可控轴承连接有钢领,所述第二可控轴承包括开和关两种状态,所述第二可控轴承处于开状态时,钢领不跟随托盘一起转动,所述第二可控轴承处于关状态时,钢领与托盘固定连接,所述钢领为圆柱形,所述钢领的底端通过第二可控轴承与上托盘的外侧圆周连接,沿着所述钢领的顶端的圆周上加装有光滑的滑道,在所述滑道上加装有钢丝圈,所述钢丝圈可沿着钢领的滑道自由滑动,在所述钢领的左侧加装有固定销,所述钢领通过固定销固定在车台上,在所述固定销上加装有导纱装置,所述导纱装置包括导纱杆,在所述导纱杆的顶端加装有导纱钩,在位于所述上托盘下部、第一可控轴承上部的上空心锭子的右侧开有第一喂入孔,在所述下空心锭子加装有下托盘,所述下托盘为圆盘结构,所述下托盘与下空心锭子固定连接,在所述下托盘上固定加装有下纱筒,所述下托盘的直径大于上托盘的直径,在所述纱筒上缠绕有外包纱,在位于所述下托盘上部、第一可控轴承下部的下空心锭子的一侧开有第二喂入孔,在位于所述下托盘下部的下空心锭子上固定连接有皮带盘,所述皮带盘通过皮带由电机带动转动,在所述皮带盘下部加装有吸风管,所述吸风管通过吸风口与负压风机相连,在所述吸风管下部加装有引纱罗拉对,在所述引纱罗拉对下部加装有细纱筒,所述第一可控轴承包括开和关两种状态,所述第一可控轴承处于开状态时,上空心锭子不跟随下空心锭子一起转动,所述第一可控轴承处于关状态时,上空心锭子和下空心锭子固定连接。

2.一种环锭包缠纱纺纱方法,其特征在于:包括平行包缠纱生产方法、环锭纱生产方法、环锭纱和平行包缠纱同时生产方法、环锭平行纱生产方法,电机通过皮带带动皮带盘转动,继而带动下空心锭子转动,继而带动下纱筒随下空心锭子一起转动,短纤粗纱经牵伸装置喂入,经由后罗拉对、中罗拉对和前罗拉对的牵伸作用后得到弱捻的短纤须条,所述平行包缠纱生产方法中,第一可控轴承处于开状态,第二可控轴承处于开或者关状态,短纤须条经右喇叭口进入上空心锭子的顶端,而后进入下空心锭子,下纱筒上的外包纱经第二喂入孔进入下空心锭子,下空心锭子的转动继而带动外包纱以Z捻向或S捻向包缠在短纤须条的外侧,得到平行包缠纱,平行包缠纱在吸风管吸风的作用下向下输出,而后被引纱罗拉对引出,最后卷绕在下纱筒上;所述环锭纱生产方法中,第一可控轴承处于关状态,第二可控轴承处于开状态,短纤须条经左喇叭口后穿过导纱装置的导纱钩,而后穿过钢丝圈,上纱管的转动带动钢丝圈绕着钢领的滑道转动,短纤须条一端被前罗拉牵伸对握持,另一端在上纱管转动的带动下绕本身的轴线回转,继而使得短纤须条获得捻度得到环锭纱,同时由于钢丝圈的转速落后于上纱管的转速,使得环锭纱卷绕在上纱管上;所述环锭纱和平行包缠纱同时生产方法中,第一可控轴承处于关状态,第二可控轴承处于开状态,短纤须条进入分割喇叭口的左喇叭口和右喇叭口,被分割成完全相同的第一短纤须条、第二短纤须条,第二短纤须条经右喇叭口进入上空心锭子的顶端,而后进入下空心锭子,下纱筒上的外包纱经第二喂入孔进入下空心锭子,下空心锭子的转动继而带动外包纱以Z捻向或S捻向包缠在第二短纤须条的外侧,得到平行包缠纱,平行包缠纱在吸风管吸风的作用下向下输出,而后被引纱罗拉对引出,最后卷绕在细纱筒上,第一短纤须条经左喇叭口后穿过导纱装置的导纱钩,而后穿过钢丝圈,上纱管的转动带动钢丝圈绕着钢领的滑道转动,第一短纤须条一端被前罗拉牵伸对握持,另一端在上纱管转动的带动下绕本身的轴线回转,继而使得第一短纤须条获得捻度得到环锭纱,同时由于钢丝圈的转速落后于上纱管的转速,使得环锭纱卷绕在上纱管上;所述环锭平行纱生产方法中,首先得到环锭纱,第一可控轴承处于开状态,第二可控轴承处于关状态,环锭纱经上空心锭子的顶端进入上空心锭子,而后进入下空心锭子,或者环锭纱经下空心锭子的第一喂入孔进入下空心锭子,下纱筒上的外包纱经第二喂入孔进入下空心锭子,下空心锭子的转动继而带动外包纱以Z捻向或S捻向包缠在环锭纱的外侧,得到环锭平行纱,环锭平行纱在吸风管吸风的作用下向下输出,而后被引纱罗拉对引出,最后卷绕在细纱筒上。
