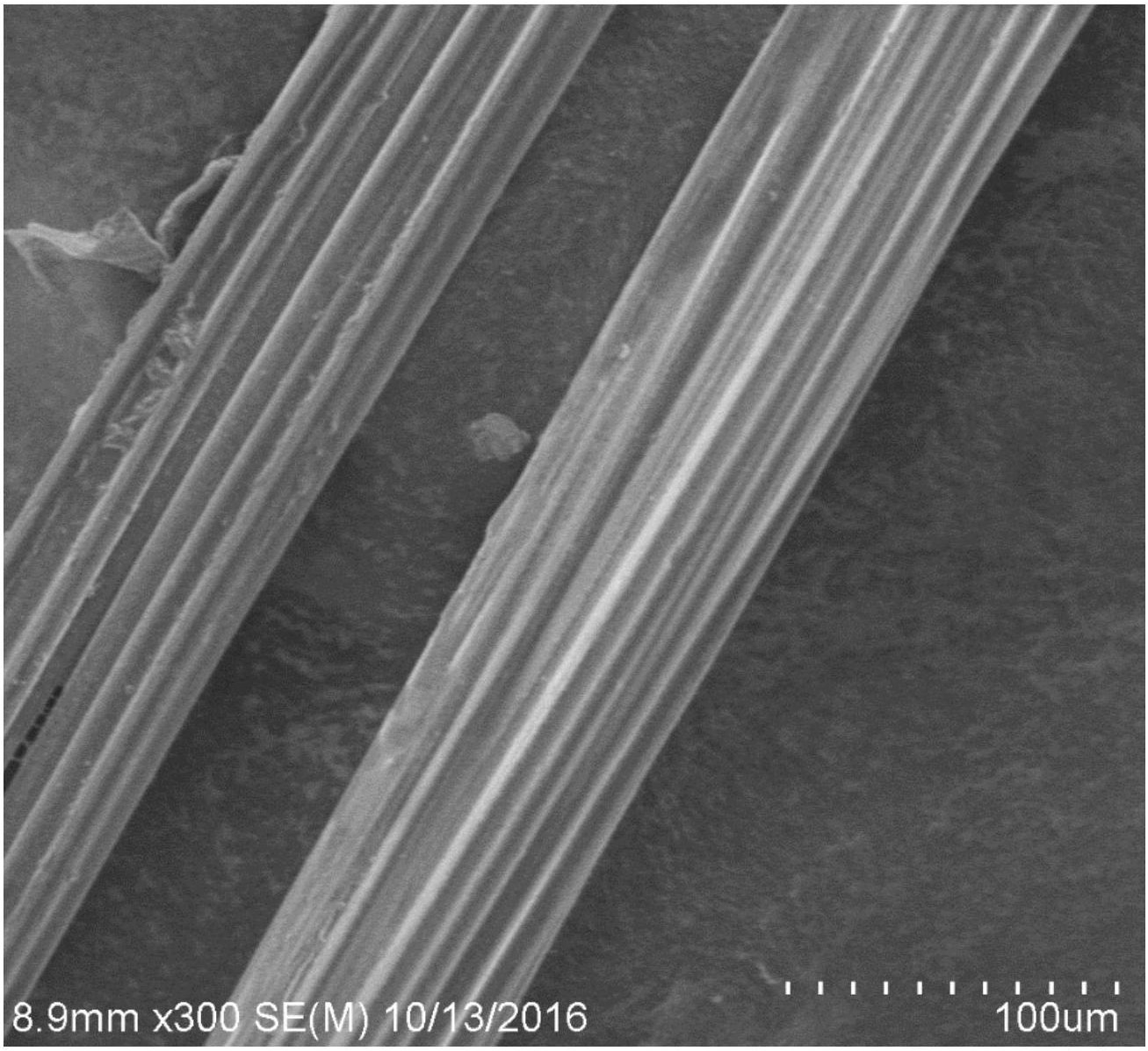

1.一种抑制经纱上浆吸湿再粘的方法，其特征在于，所述方法包括上浆、涂覆、烘燥过程，其中上浆过程中选用丙烯酸酯 浆料为经纱上浆浆料，通过单纱上浆对纱线进行上浆；

所述涂覆过程采用非离子表面活性剂的水溶液或乙醇—水溶液；所述非离子表面活性剂为F127，分子式为EO106PO70EO106，或P123，分子式为EO20PO70EO20。

2.根据权利要求1所述的一种抑制经纱上浆吸湿再粘的方法，其特征在于，所述非离子表面活性剂在水溶液或乙醇—水溶液中的浓度为0.01～0.2g/mL。

3.根据权利要求1所述的一种抑制经纱上浆吸湿再粘的方法，其特征在于，所述乙醇—水溶液中乙醇与水的体积比为1:1 10:1。

~

4.根据权利要求1所述的一种抑制经纱上浆吸湿再粘的方法，其特征在于，所述非离子表面活性剂的水溶液或乙醇—水溶液的使用温度为25 50℃。

~

5.根据权利要求1所述的一种抑制经纱上浆吸湿再粘的方法，其特征在于，所述烘燥的温度为50 100℃。

~
