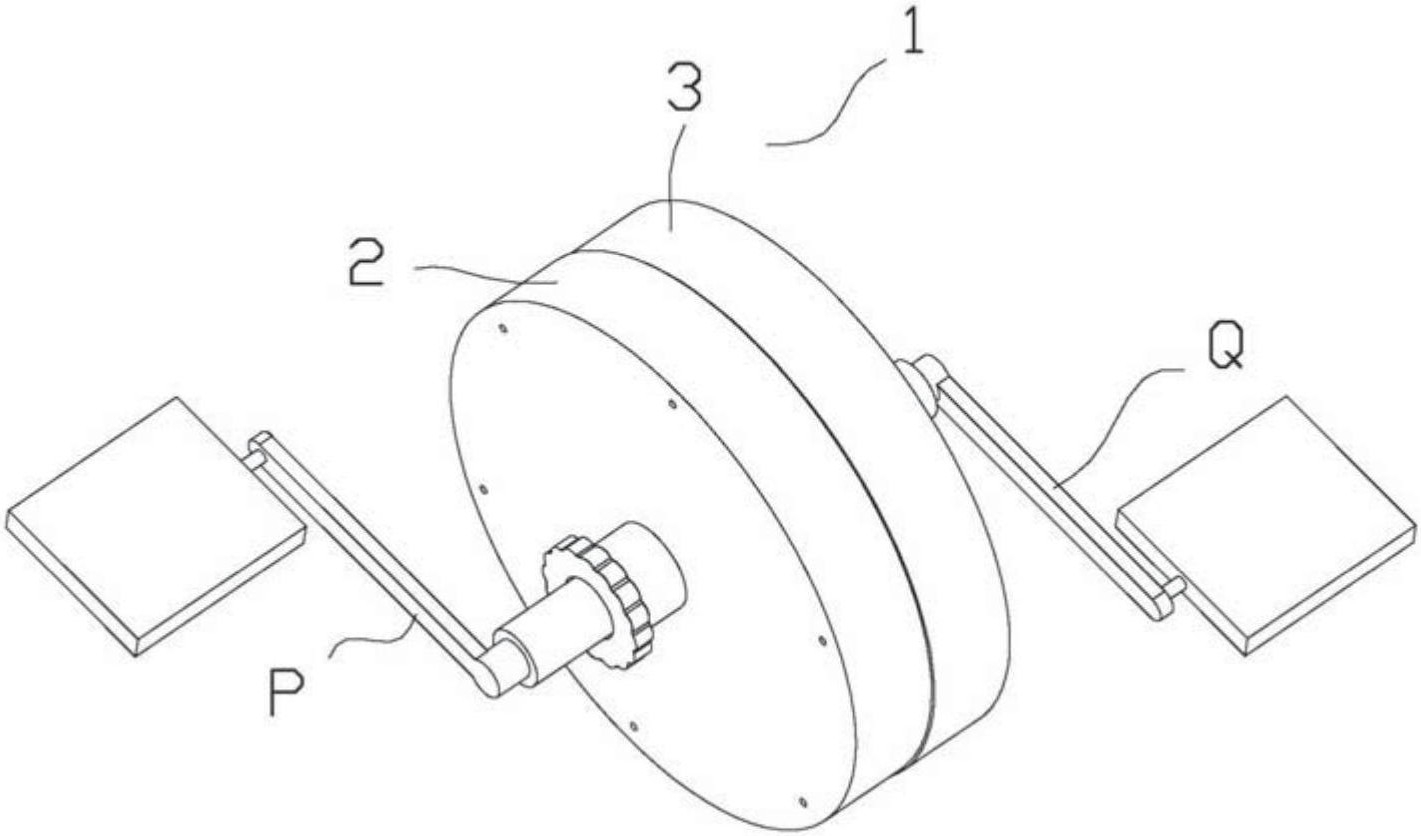

1.一种轴调式儿童三轮车前轮,包含:
一轮毂(2,3);
一对踏板曲轴(P,Q);
一驱动组件(D),所述的驱动组件(D)用于驱动所述的轮毂(2,3);
一减速组件(S),用于降低驱动组件(D)传递至所述的轮毂(2,3)的转速;
其中,所述的驱动组件(D)包含一调节装置(7)和一驱动装置(8,9,10,331),所述的调节装置(7)轴向地调节所述的驱动装置(8,9,10,331),使得所述的驱动装置(8,9,10,331)以空转模式或减速模式或同步模式驱动所述的轮毂(2,3)。
2.一种轴调式儿童三轮车前轮,包含:
一内壳体(2),所述的内壳体(2)包含一圆盘状的内壳基板(21)和一环形的内壳环壁(22),所述的内壳基板(21)的外侧壁的中心设有一内固定轴筒(23);
一外壳体(3),所述的外壳体(3)包含一圆盘状的外壳基板(31)和一环形的外壳环壁(32),所述的外壳基板(31)的外侧壁的中心设有一外固定轴筒(37),所述的外壳基板(31)的内侧壁的中心设有一圆筒状的同步轴筒(33),所述的同步轴筒(33)的外侧周向上设有一由同步卡槽(331)组成的同步卡槽阵列;
一减速组件(S),所述的减速组件(S)包含一减速齿圈(4),所述的减速齿圈(4)内设有一第一换向齿轮(5)和一第二换向齿轮(6);
一驱动组件(D),所述的驱动组件(D)包含一调节轴管(7)、一驱动轴管(8)、一传动齿杯(10)和一齿杯轴承(11),所述的驱动轴管(8)的头部设有一由可转动的驱动压块(9)组成的驱动压块阵列,所述的调节轴管(7)挤压所述的驱动压块(9),并调节所述的驱动压块(9)的张开角度,所述的传动齿杯(10)包含一圆筒状的杯座(101),所述的杯座(101)的顶部设有一环形的传动齿盘(102),所述的传动齿盘(102)的内侧壁上设有一由锁止卡口(103)组成的锁止卡口阵列,所述的齿杯轴承(11)套接在所述的同步轴筒(33)上,所述的齿杯轴承(11)的内径与所述的同步轴筒(33)的外径相适应,所述的齿杯轴承(11)的外径与所述的杯座(101)的外径相适应;
一连接轴管(13),所述的连接轴管(13)与所述的驱动轴管(8)固定连接;
一第一踏板曲轴(P),所述的第一踏板曲轴(P)与所述的驱动轴管(8)固定连接;
一第二踏板曲轴(Q),所述的第二踏板曲轴(Q)与所述的连接轴管(13)固定连接;
其中,所述的轴调式儿童三轮车前轮处于空转状态或减速状态或同步状态;
当所述的轴调式儿童三轮车前轮处于空转状态时,所述的驱动压块(9)脱离所述的锁止卡口(103);
当所述的轴调式儿童三轮车前轮处于减速状态时,所述的驱动压块(9)抵住所述的锁止卡口(103);
当所述的轴调式儿童三轮车前轮处于同步状态时,所述的驱动压块(9)抵住所述的同步卡槽(331)。
3.根据权利要求2所述的轴调式儿童三轮车前轮,其特征在于,所述的调节轴管(7)上设有一指示箭头(73),所述的内壳基板(21)的外侧壁上设有一指示标记(200)。
4.一种轴调式儿童三轮车前轮,包含:
一内壳体(2),所述的内壳体(2)包含一圆盘状的内壳基板(21)和一环形的内壳环壁(22),所述的内壳基板(21)的外侧壁的中心设有一内固定轴筒(23),所述的内固定轴筒(23)的内壁上设有一内调节螺纹(231);
一外壳体(3),所述的外壳体(3)包含一圆盘状的外壳基板(31)和一环形的外壳环壁(32),所述的外壳基板(31)的外侧壁的中心设有一外固定轴筒(37),所述的外壳基板(31)的内侧壁的中心设有一圆筒状的同步轴筒(33),所述的同步轴筒(33)的外侧周向上设有一由同步卡槽(331)组成的同步卡槽阵列,所述的外壳基板(31)的内侧壁上设有一第一换向转轴(34)和一第二换向转轴(35),所述的外壳基板(31)的边缘周向上设有一由外壳螺孔(36)组成的外壳螺孔阵列;
一减速组件(S),所述的减速组件(S)包含一减速齿圈(4),所述的减速齿圈(4)的边缘周向上设有一由齿圈螺孔(41)组成的齿圈螺孔阵列,所述的齿圈螺孔(41)与所述的外壳螺孔(36)分别通过一连接螺钉(12)相连接,所述的减速齿圈(4)内设有一第一换向齿轮(5)和一第二换向齿轮(6),所述的第一换向齿轮(5)的中心设有一第一换向轴孔(51),所述的第二换向齿轮(6)的中心设有一第二换向轴孔(61),所述的第一换向转轴(34)贯穿所述的第一换向轴孔(51),所述的第二换向转轴(35)贯穿所述的第二换向轴孔(61);
一驱动组件(D),所述的驱动组件(D)包含一调节轴管(7)、一驱动轴管(8)、一传动齿杯(10)和一齿杯轴承(11),所述的驱动轴管(8)的头部设有一由可转动的驱动压块(9)组成的驱动压块阵列,所述的调节轴管(7)挤压所述的驱动压块(9),并调节所述的驱动压块(9)的张开角度,所述的调节轴管(7)包含一圆筒状的调节筒体(71),所述的调节筒体(71)的外侧壁上设有一外调节螺纹(711),所述的调节筒体(71)的尾部设有一调节手盘(72),所述的驱动轴管(8)包含一圆筒状的驱动筒体(80),所述的驱动筒体(80)的头部设有一由安装槽口(81)组成的安装槽口阵列,所述的安装槽口(81)的两侧分别设有一安装销孔(82),所述的安装销孔(82)之间分别设有一可分离的销杆(83),所述的销杆(83)上分别设有一复位扭簧(84),所述的驱动压块(9)包含一舌状的压块主体(90),所述的压块主体(90)的尾部设有一压块圆孔(91),所述的压块主体(90)的两侧分别设有一限位柱头(92),所述的限位柱头(92)与所述的复位扭簧(84)相配合,所述的压块主体(90)的头部两侧分别设有一弧形的压块弧面(93),所述的传动齿杯(10)包含一圆筒状的杯座(101),所述的杯座(101)的顶部设有一环形的传动齿盘(102),所述的传动齿盘(102)的内侧壁上设有一由锁止卡口(103)组成的锁止卡口阵列,所述的齿杯轴承(11)套接在所述的同步轴筒(33)上,所述的齿杯轴承(11)的内径与所述的同步轴筒(33)的外径相适应,所述的齿杯轴承(11)的外径与所述的杯座(101)的外径相适应;
一连接轴管(13),所述的连接轴管(13)包含一管状的连接管体(131)和一连接螺杆(132),所述的连接螺杆(132)贯穿所述的驱动筒体(80),并与所述的驱动筒体(80)固定连接;
一第一踏板曲轴(P),所述的第一踏板曲轴(P)包含一第一曲柄头(P1),所述的第一曲柄头(P1)贯穿所述的驱动筒体(80),并与所述的驱动筒体(80)固定连接;
一第二踏板曲轴(Q),所述的第二踏板曲轴(Q)包含一第二曲柄头(Q1),所述的第二曲柄头(Q1)贯穿所述的连接管体(131),并与所述的连接管体(131)固定连接;
所述的传动齿盘(102)与所述的第一换向齿轮(5)相啮合,所述的第一换向齿轮(5)与所述的第二换向齿轮(6)相啮合,所述的第二换向齿轮(6)与所述的减速齿圈(4)相啮合;
其中,所述的轴调式儿童三轮车前轮处于空转状态或减速状态或同步状态;
当所述的轴调式儿童三轮车前轮处于空转状态时,所述的驱动压块(9)脱离所述的锁止卡口(103);
当所述的轴调式儿童三轮车前轮处于减速状态时,所述的驱动压块(9)抵住所述的锁止卡口(103);
当所述的轴调式儿童三轮车前轮处于同步状态时,所述的驱动压块(9)抵住所述的同步卡槽(331)。
5.根据权利要求4所述的轴调式儿童三轮车前轮,其特征在于,所述的调节手盘(72)上设有一指示箭头(73),所述的内壳基板(21)的外侧壁上设有一指示标记(200)。
6.一种安装有如权利要求1至5中任意一项所述的轴调式儿童三轮车前轮的儿童三轮车,包含一车架、一所述的轴调式儿童三轮车前轮和一对后轮。
