1.一种含氯共聚物中空纤维膜的制膜配方，其特征在于包括如下组分：偏二氯乙烯-氯乙烯共聚物      3～25wt.％；

添加剂                       0.5～10wt％；

溶剂                         65～90wt％；

所述添加剂为二氧化硅、氯化钙和二氧化钛中的任意一种或任意几种以任意比的混合物；

所述溶剂为N，N-二甲基乙酰胺、N，N-二甲基甲酰胺、N-甲基吡咯烷酮和二甲基亚砜中的任意一种或任意几种以任意比的混合物。

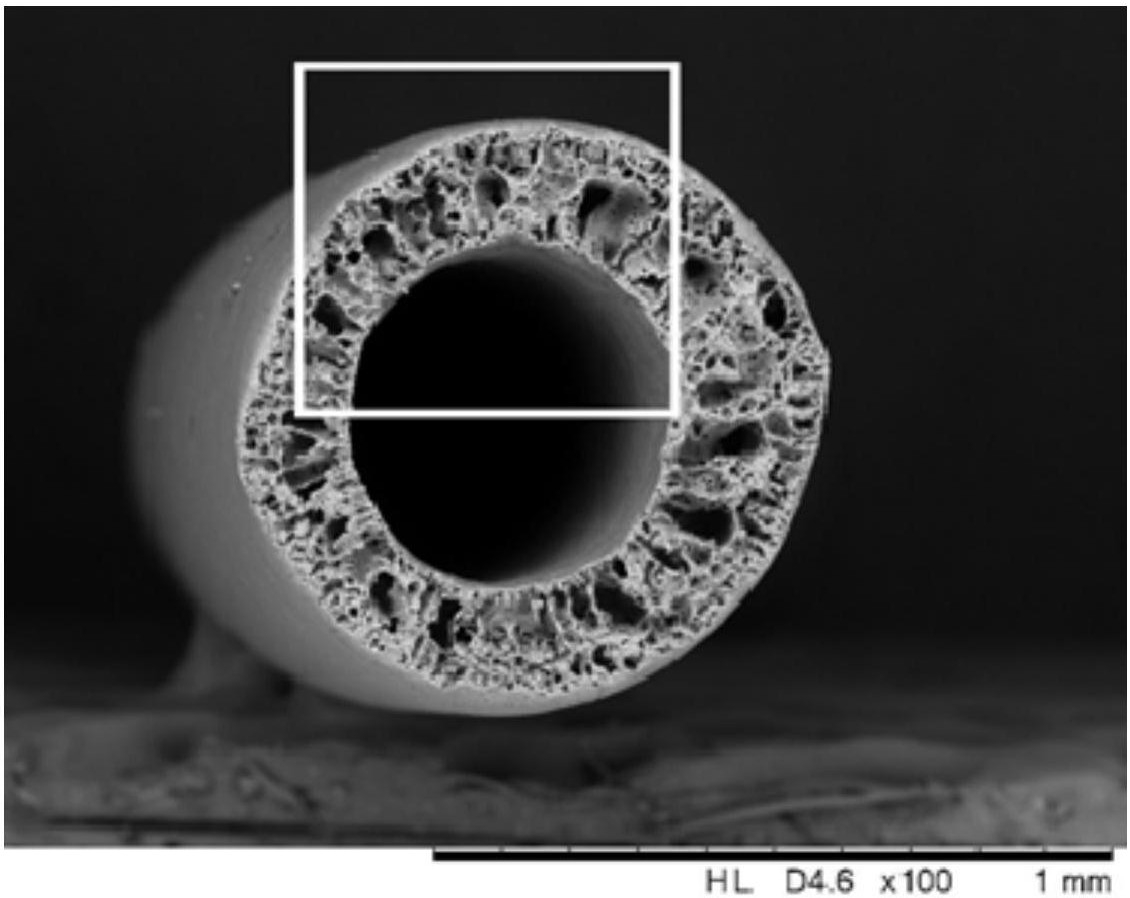

2.利用如权利要求1所述制膜配方制备含氯共聚物中空纤维膜的方法，其特征在于包括如下步骤：

1)将烘干后的偏二氯乙烯-氯乙烯共聚物、添加剂，与溶剂混合，在60～75℃下搅拌均匀，静置脱泡，降温至4～20℃，得到铸膜液；

2)将所述铸膜液经计量泵注入环形中空喷丝头，以0～90℃水为芯液，控制芯液流速为

10～100ml/min；铸膜液从环形中空喷丝头挤出后，经空气浴进入凝固浴，卷绕，得到初生偏二氯乙烯-氯乙烯共聚物中空纤维膜；

3)将所述初生偏二氯乙烯-氯乙烯共聚物中空纤维膜在水中浸泡，待残余溶剂溶出，得到所述含氯共聚物中空纤维膜。

3.如权利要求2所述方法，其特征在于：所述偏二氯乙烯-氯乙烯共聚物、添加剂的烘干条件为：在25℃真空条件下至少处理24h。

4.如权利要求2所述方法，其特征在于：步骤2)喷丝头拉伸比为1～10倍。

5.如权利要求2所述方法，其特征在于：步骤2)空气浴长度为10～100mm，所述凝固浴为

10-60℃水。

6.如权利要求2所述方法，其特征在于：所述添加剂的粒径为5～10nm。
