专利号: 2016108800574
申请人: 西安电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

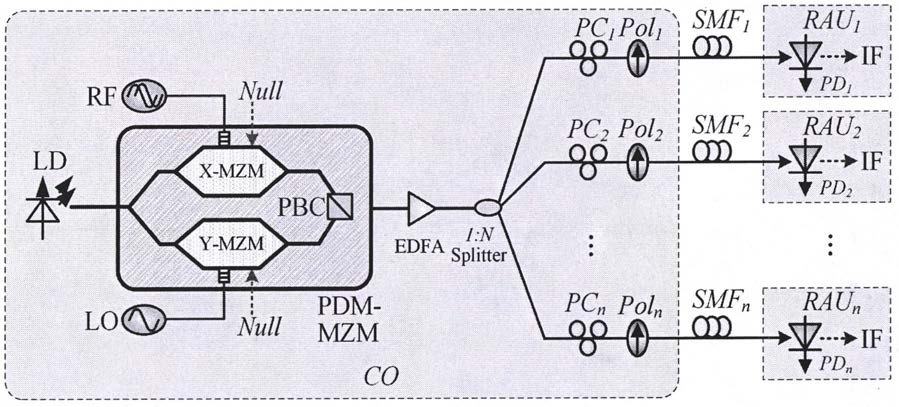

1.一种可实现微波信号光子学变频及多通道光纤传输的方法,激光二极管LD输出光载波进入电光调制器,被射频RF和本振LO信号调制,偏振复用的光信号分多路分别通过偏振控制器PC和起偏器Pol以及标准单模光纤SMF后进入光电检测器PD检测出变频后的信号,其特征在于,所述电光调制器为偏振复用马赫增德尔调制器PDM-MZM,射频RF和本振LO信号分别驱动PDM-MZM的两个子调制器,PDM-MZM后通过1分N路光分路器1:N Spiltter分为N路通道传输,每路通道通过PC和Pol以及SMF后进入PD探测,实现变频,通过调整调制器的偏压点以提高系统隔离度和变频效率,每路通道可根据工作频率和光纤长度,调节PC以改变两个偏振光的相位差,补偿功率衰落,使得到的上变频或下变频信号功率最大。

2.根据权利要求1所述的微波信号光子学变频及多通道光纤传输方法,其特征在于,PDM-MZM调制器的两个子调制器均工作在最小点,提高变频后信号对RF和LO的隔离度,提高变频效率。

3.根据权利要求1所述的微波信号光子学变频及多通道光纤传输方法,其特征在于,调节PC可改变PD后上变频或下变频信号的功率大小。

4.根据权利要求1所述的微波信号光子学变频及多通道光纤传输方法,其特征在于,调制后的光信号可通过光分路器分为多个通道,每个通道经过相同或不同长度的SMF传输,独立调节每个通道的PC,可使每通道PD后的上变频或下变频信号的功率达到最大,避免功率衰落。
