专利号: 2016108590877
申请人: 青岛科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

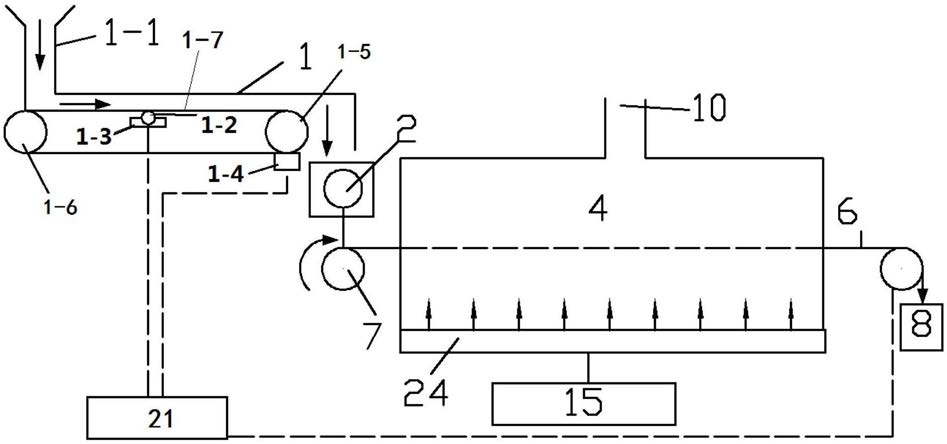

1.一种热空气干燥系统,所述干燥系统包括给煤机、破碎装置和干燥装置,所述给煤机包括落煤筒口、速度传感器、滚轮以及驱动电机、皮带,驱动电机驱动滚轮并带动皮带转动,所述煤炭从落煤筒口进入,经过皮带传输后进入破碎装置,破碎的煤炭从破碎装置进入干燥装置;

热空气通过进气管道进入干燥装置,所述干燥装置的出口设置温度传感器,所述温度传感器用于测量离开干燥装置的空气温度,所述温度传感器与中央控制器进行数据连接;

所述系统包括速度传感器,所述速度传感器测量驱动电机的转速,从而计算出皮带的传输速度;所述速度传感器与中央控制器进行数据连接;

中央控制器根据测量的干燥装置出口的空气温度来自动调整驱动电机的转速,从而调整皮带轮的传输速度,如果中央控制器测量的干燥装置出口的空气温度降低,则中央控制器自动降低驱动电机的转速;如果中央控制器测量的干燥装置出口的空气温度升高,则中央控制器自动升高驱动电机的转速。

2.如权利要求1所述的干燥系统,其特征在于,当测量的温度是第一温度时,驱动电机以第一转速进行转动;当测量的温度是比第一温度低的第二温度时,驱动电机以低于第一转速的第二转速进行转动;当测量的温度是比第二温度低的第三温度时,驱动电机以低于第二转速的第三转速进行转动;当测量的温度是比第三温度低的第四温度时,驱动电机以低于第三转速的第四转速进行转动;当测量的温度是比第四温度低的第五温度时,驱动电机以低于第四转速的第五转速进行转动。

3.如权利要求2所述的干燥系统,第一温度大于第二温度3-5摄氏度,第二温度大于第三温度3-5摄氏度,第三温度大于第四温度3-5摄氏度,第四温度大于第五温度3-5摄氏度。

4.如权利要求3所述的干燥系统,第五温度小于第四温度4.5-5摄氏度,第四温度小于第三温度4-4.5摄氏度,第三温度小于第二温度3.5-4摄氏度,第二温度小于第五温度3-3.5摄氏度。

5.如权利要求2所述的干燥系统,第五转速是第四转速的0.82-0.94倍,第四转速是第三转速的0.82-0.94倍,第三转速是第二转速的0.82-0.94倍,第二转速是第一转速的0.82-

0.94倍。

6.如权利要求5所述的干燥系统,第五转速是第四转速的0.82-0.84倍,第四转速是第三转速的0.84-0.88倍,第三转速是第二转速的0.88-0.91倍,第二转速是第一转速的0.91-

0.94倍。

7.如权利要求1所述的干燥系统,包括太阳能集热器,空气通过引风机进入太阳能集热器,并在太阳能集热器吸收太阳能集热器的热量,形成热空气,所述热空气在风机的引导下进入干燥装置,对煤炭进行干燥。

8.如权利要求7所述的干燥系统,太阳能集热器加热的热空气一部分通过主通道进入干燥装置,一部分通过旁路通道进入热利用装置,太阳能集热器与干燥装置相连的主通道上设置第一风机,太阳能集热器与热利用装置相连旁路通道上设置第二风机,通过第一风机、第二风机的功率的变化改变进入干燥装置和热利用装置的热空气流量。

9.如权利要求1所述的干燥系统,其特征在于:所述干燥装置包括箱体、传送带,所述传送带穿过箱体,所述热空气从干燥装置的下部进入干燥装置,然后穿过传送带来干燥传送带上输送的煤炭,最后从干燥装置的出口排出,从而完成对煤炭的干燥;

所述干燥装置的进气管道包括总管,所述总管连接多个分流管,通过分流管将空气输送到传送带下部,沿着传送带运输方向设置多个分流管,每个分流管上设置一个风机,沿着传送带传送方向,所述风机的功率越来越小,所述风机的功率变小的幅度逐渐降低。
