专利号: 2016108493773
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般机器或发动机;一般的发动机装置;蒸汽机
更新日期:2025-02-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

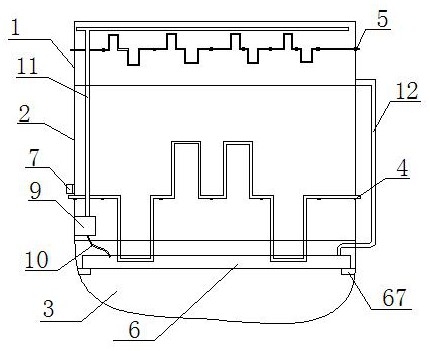

1.一种防泼型发动机机油切换装置,包括气缸盖(1)、气缸体(2)、油底壳(3)、曲轴(4)、凸轮轴(5)、机油储存装置(6)、机油泵(9)、吸油软管(10)、送油管路(11)和机油回流油管(12),其特征是:气缸体(2)上设有曲轴位置传感器(7),油底壳(3)上设有滑轨(67)、电机(68)和盖板(61),曲轴位置传感器(7)和电机(68)分别与发动机的控制系统连接,盖板(61)上设有槽口(62),机油储存装置(6)包括油槽一(64)、油槽二(65)和连接块(66),盖板(61)上设有挡块一(601)和挡块二(602),油槽一(64)上设有密封盖一(611)和弹簧一(621),油槽二(65)上设有密封盖二(612)和弹簧二(622)。

2.根据权利要求1所述的防泼型发动机机油切换装置,其特征是,油槽一(64)和油槽二(65)通过连接块(66)连成一体,所述连成一体间隙安装在盖板(61)的下方,连成一体的侧部通过丝杆机构(69)与电机(68)连接。

3.根据权利要求1所述的防泼型发动机机油切换装置,其特征是,密封盖一(611)罩在油槽一(64)的顶部,通过弹簧一(621)与油槽一(64)滑动连接。

4.根据权利要求1所述的防泼型发动机机油切换装置,其特征是,密封盖二(612)罩在油槽二(65)的顶部,通过弹簧二(622)与油槽二(65)滑动连接。

5.根据权利要求1所述的防泼型发动机机油切换装置,其特征是,密封盖一(611)和密封盖二(612)的盖合面积分别大于油槽一(64)和油槽二(65)的开口面积。

6.根据权利要求1所述的防泼型发动机机油切换装置,其特征是,挡块一(601)和挡块二(602)安装在盖板(61)的底部,分别位于槽口(62)的两端。

7.根据权利要求1所述的防泼型发动机机油切换装置,其特征是,挡块一(601)和挡块二(602)分别挡在密封盖一(611)和密封盖二(612)的前端。
