1.无氟无硅导电超疏水涂层的制备方法，其特征在于：由以下步骤实现：

步骤一：十八胺改性多壁碳纳米管的制备：

取4.0-6.0g的多壁碳纳米管、300-400ml质量分数为65%的浓硝酸溶液加入到三口烧瓶中，进行加热回流反应；待反应结束后，将冷却后的产物用去离子水洗涤至中性，并在80-90℃真空干燥箱内烘干，得到羧基化的多壁碳纳米管；

然后将0.4-0.6 g 羧基化的多壁碳纳米管、0.8-1.2g十八胺加入到30ml无水乙醇中，并在90℃的油浴锅中搅拌反应；待反应结束后，将产物冷却，并以乙醇为洗涤剂，离心洗涤

5-7次，除去未反应的十八胺；最后将得到的黑色固体放在50℃的真空干燥烘箱烘干，得到经十八胺修饰的多壁纳米管；

步骤二：改性多壁碳纳米管/聚氨酯混合分散液的制备：取1.0-2.0g十八胺修饰的多壁纳米管加入到100ml二甲基甲酰胺中，搅拌10min后超声波分散30min，使十八胺修饰的多壁纳米管充分分散在二甲基甲酰胺中，得到十八胺修饰的多壁纳米管分散液；

然后将3.0-6.0g溶剂型聚氨酯树脂溶解于100mL二甲基甲酰胺中，得到聚氨酯溶液；

最后，将配好的十八胺修饰的多壁纳米管分散液加入到聚氨酯溶液中，机械搅拌10min后再超声波分散30min，得到改性多壁碳纳米管/聚氨酯混合分散液；

步骤三：导电超疏水涂层的制备：

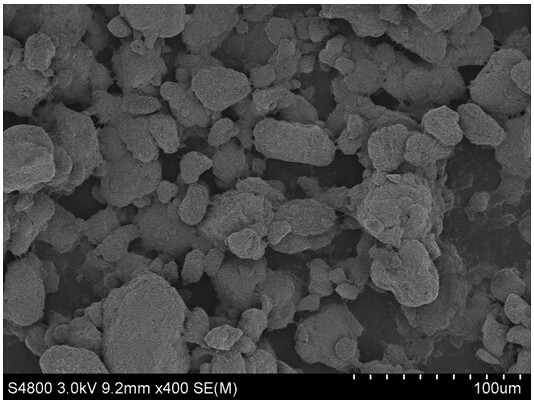

利用空气喷枪，将步骤二制备的混合分散液喷涂在载玻片或其他基材表面，干燥后得到导电超疏水涂层。

2.根据权利要求1所述的无氟无硅导电超疏水涂层的制备方法，其特征在于：步骤一中：

所述多壁碳纳米管纯度大于95wt%，外径20-40nm，长度10-30nm；

所述加热回流反应的加热温度为110-120℃，加热时间为24h-48h，反应时间为24h-

48h。

3.根据权利要求1所述的无氟无硅导电超疏水涂层的制备方法，其特征在于：步骤二中，所述溶剂型聚氨酯树脂的固含量30%。

4.根据权利要求1所述的无氟无硅导电超疏水涂层的制备方法，其特征在于：步骤三中：

所述喷涂的工作压力为4-6kPa，喷涂距离为10-20cm；载玻片的移动速度为3-5cm/s；

所述干燥的烘箱温度为90-110℃，干燥时间为8-10h。

5.如权利要求1所述的无氟无硅导电超疏水涂层的制备方法制得的疏水涂层材料。
