专利号: 2016108031153
申请人: 钱秀英
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-08-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

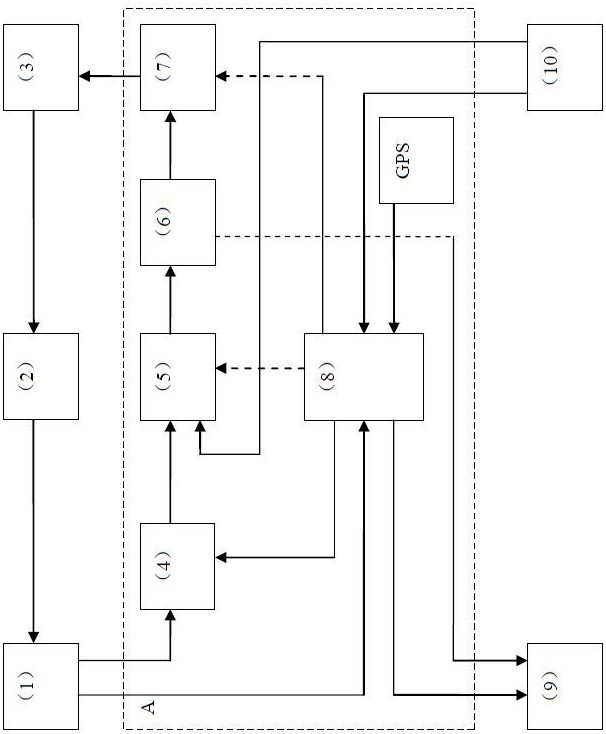

1.一种同频光纤直放站工作方法,所述的同频光纤直放站包括电源、天馈系统、无线接收机、无线发射机、光传输接收机、光传输发送机、可编程下变频器、可编程上变频器、测距系统及微处理器所构成,其特征在于执行以下工作方法:(1)对各个同频光纤直放站设置对应的地址码、优先权码、接收载频信号强度加权值及距离加权值;

(2)当将无线接收机接收到载频信号时测算该载频信号的强度,根据测距系统得出的接收载频信号的收发距离,根据接收载频信号强度加权值及距离加权值,对获得的载频信号强度值及频信号的收发距离进行加权求和获得对应的载频信号接收参考值,再将该载频信号接收参考值、优先权码、对应的时间标志码及本光纤直放站的地址码通过光传输发送机发送到通过光纤连接的其他同频光纤直放站;

(3)将通过光传输接收机接收到的其他同频光纤直放站发送来的载频信号接收参考值编码、对应的时间标志码、优先权码及对应同频光纤直放站的地址码进行存储,并通过光传输发送机将通过光传输接收机接收到的其他同频光纤直放站发送来的载频信号接收参考值编码、对应的时间标志码、优先权码及对应同频光纤直放站的地址码发送到通过光纤连接的其他同频光纤直放站;

(4)将同频光纤直放站存储的在同一对应时间标志码段内的各个载频信号接收参考值编码进行比较,并按载频信号接收参考值编码所对应的接收载频信号强度的大小对同频光纤直放站的地址码进行高低排序,在排序中有多个载频信号接收参考值编码对应的载频信号强度相同的情况下则将该多个载频信号接收参考值编码对应的地址码按对应优先权码高低进行高低排列;

(5)按照上述排序结果,对应排序最高的同频光纤直放站将无线接收机接收的载频信号下变频为编程指定的中频信号,将该中频信号通过光传输发送机发送到通过光纤连接的其他同频光纤直放站,并将该中频信号进行上变频到编程指定的载频频点后通过无线发射机发射出去;

(6)未接收到无线载频信号及按上述排序结果对应排序较低的同频光纤直放站将由光传输接收机接收到的中频信号通过光传输发送机发送到通过光纤连接的其他同频光纤直放站,并通过本同频光纤直放站将光传输接收机接收到的中频信号进行上变频为编程指定的载频频点后由无线发射机发射出去;

(7)在上述上变频及下变频的过程中采用的本振源的频率稳定度及准确度指标满足所引起的载频频差处于对应的通信系统所要求的有用频段之外。

2.如权利要求1所述的同频光纤直放站工作方法,其特征在于,同频光纤直放站根据按载频信号接收参考值编码及优先权码比较后对同频光纤直放站的地址码的排序结果,生成包含有对应排序最高的同频光纤直放站的地址码的指定转发指令码,并通过光传输发送机向通过光纤连接的其他同频光纤直放站发送该指定转发指令码;通过光传输接收机接收到指定转发指令码但与指定转发指令码中地址码不相符合的同频光纤直放站通过光传输发送机向通过光纤连接的其他同频光纤直放站转发送该指定转发指令码,并将光传输接收机接收到的中频信号进行上变频为编程指定的载频频点后通过本同频光纤直放站的无线发射机发射出去;通过光传输接收机接收到指定转发指令码且与指定转发指令码中地址码相符合的同频光纤直放站将无线接收机接收的载频信号下变频为编程指定的中频信号,同时将该中频信号通过光传输发送机发送到通过光纤连接的其他同频光纤直放站,并将该中频信号进行上变频为编程指定的载频频点后通过该同频光纤直放站的无线发射机发射出去。

3.如权利要求1所述的同频光纤直放站工作方法,其特征在于,将处于可编程下变频器后级的中频信号放大器的自动增益控制信号转换为对应的接收载频信号强度值。
