1.一种四硫化三铁/石墨烯纳米复合材料的制备方法，步骤包括：

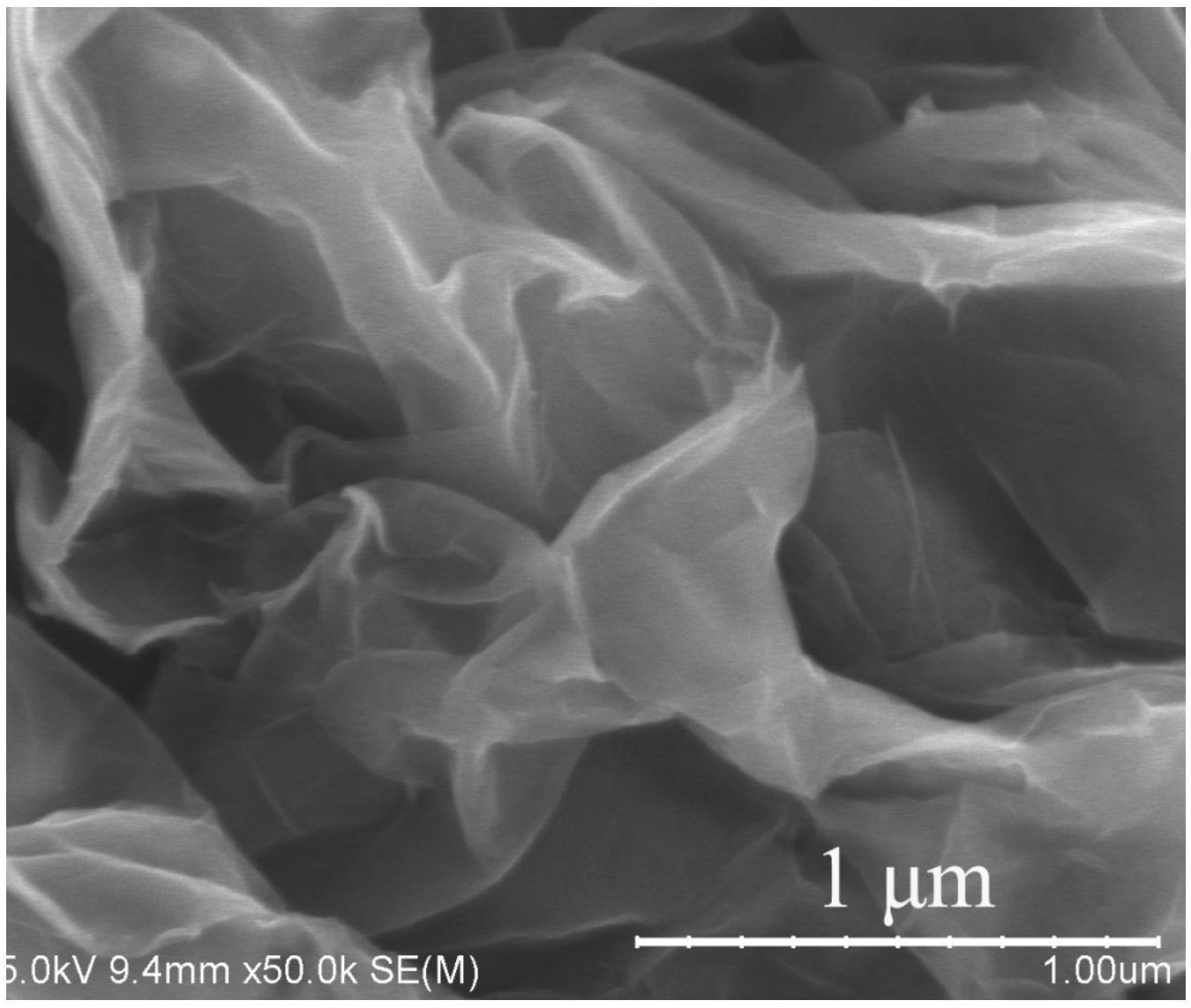

A、水热工序：将氧化石墨分散在水中超声制得氧化石墨烯溶液，向溶液中加入硫酸，再超声分散均匀制得混合液，然后将混合液转移至反应釜中在160～260℃下反应18～30小时，取出洗涤，得到三维柱状还原氧化石墨烯；

B、复合工序：将亚铁盐、硫源溶于有机溶剂中，配成混合溶液，然后将三维柱状还原氧化石墨烯投入上述溶液中，在3～50℃下浸泡1天以上；最后将混合溶液和三维柱状还原氧化石墨烯转移至水热反应釜中，在160～240℃下反应18～36小时，产物经洗涤和干燥后，得到四硫化三铁/石墨烯纳米复合材料。

2.如权利要求1所述的制备方法，其特征在于：

所述步骤A水热工序为：将氧化石墨分散在水中超声制得氧化石墨烯溶液，向溶液中加入硫酸，再超声分散均匀制得混合液，然后将混合液转移至反应釜中在190～220℃下反应

20～24小时，取出洗涤，得到三维柱状还原氧化石墨烯；

所述B复合工序为：将亚铁盐、硫源溶于有机溶剂中，配成混合溶液，然后将三维柱状还原氧化石墨烯投入上述溶液中，在10～30℃浸泡1～2天；最后将混合溶液和三维柱状还原氧化石墨烯转移至水热反应釜中，在180～200℃下反应24小时，产物经洗涤和干燥后，得到四硫化三铁/石墨烯纳米复合材料。

3.如权利要求1或2所述的制备方法，其特征在于：所述步骤A中混合液中氧化石墨烯的浓度为0.5～2.0g/L。

4.如权利要求3所述的制备方法，其特征在于：所述步骤A中混合液中氧化石墨烯的浓度为1.0～1.5g/L。

5.如权利要求1或2所述的制备方法，其特征在于：所述步骤A中混合液中硫酸的浓度为

0.8～1.7mol/L。

6.如权利要求5所述的制备方法，其特征在于：所述步骤A中混合液中硫酸的浓度为1.2～1.4mol/L。

7.如权利要求1或2所述的制备方法，其特征在于：所述步骤B中亚铁盐选自氯化亚铁、硫酸亚铁和硫酸亚铁铵中的一种或多种，亚铁盐在混合溶液中的浓度为0.08～0.30mol/L。

8.如权利要求7所述的制备方法，其特征在于：所述步骤B中亚铁盐在混合溶液中的浓度为0.10～0.16mol/L。

9.如权利要求1或2所述的制备方法，其特征在于所述步骤B中硫源选自硫代乙酰胺、硫脲中的一种或两种，硫源在混合溶液中的浓度为0.24～1.20mol/L。

10.如权利要求9所述的制备方法，其特征在于所述步骤B中硫源在混合溶液中的浓度为0.50～0.80mol/L。

11.如权利要求1或2所述的制备方法，其特征在于：所述步骤B中有机溶剂选自乙二醇、DMF中的一种或两种。

12.如权利要求11所述的制备方法，其特征在于：所述步骤B中有机溶剂为乙二醇。

13.如权利要求1或2所述的制备方法，其特征在于：所述步骤B中三维柱状还原氧化石墨烯在混合溶液中的浓度为0.1～4.0mg/mL。

14.如权利要求13所述的制备方法，其特征在于：所述步骤B中三维柱状还原氧化石墨烯在混合溶液中的浓度为0.6～1.2mg/mL。

15.如权利要求1或2所述的制备方法，其特征在于：所述步骤B中干燥为真空干燥，真空干燥温度30～80℃，干燥时间3～8小时。

16.如权利要求15所述的制备方法，其特征在于：所述步骤B中真空干燥温度40～60℃，干燥时间4～6小时。

17.一种锂离子电池负极，由权利要求1或2制备方法制备的四硫化三铁/石墨烯纳米复合材料制成。

18.一种锂离子电池，由包括由权利要求1或2制备方法制备的四硫化三铁/石墨烯纳米复合材料制成的锂离子电池负极制成。
