专利号: 2016107621789
申请人: 安徽奥斯博医疗仪器设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

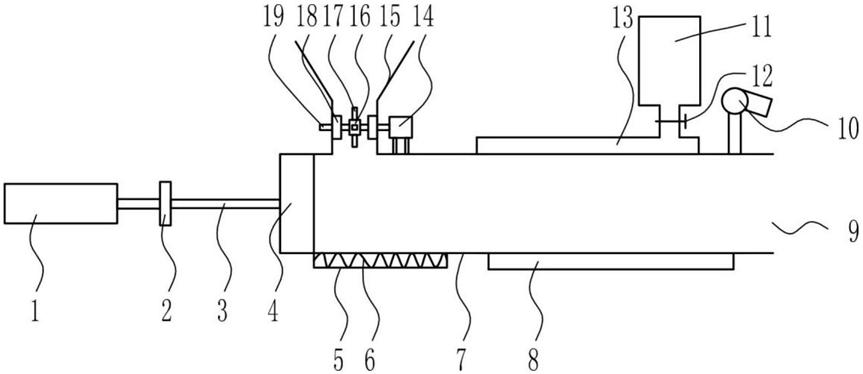

1.一种多色3D打印耗材加工装置,其特征在于,包括有气缸(1)、固定板(2)、连接杆(3)、活塞(4)、壳体(5)、电热丝(6)、管道(7)、第一腔体(8)、风机(10)、制冷剂储存箱(11)、电控阀(12)、第二腔体(13)、第一电机(14)、进料斗(15)、出料轮(16)、旋转叶片(17)、轴承座(18)、转轴(19)和隔板(20),管道(7)右侧设有开口(9),管道(7)内均匀设有隔板(20),隔板(20)将管道(7)分成三个大小一样的液体通道,管道(7)外顶部从左到右依次设有进料斗(15)、第一电机(14)、第二腔体(13)和风机(10),进料斗(15)内左右两侧底部设有轴承座(18),轴承座(18)上安装有转轴(19),转轴(19)右端与第一电机(14)连接,转轴(19)上安装有出料轮(16),出料轮(16)设在进料斗(15)内,出料轮(16)上设有旋转叶片(17),第二腔体(13)顶部右侧设有制冷剂储存箱(11),制冷剂储存箱(11)上设有电控阀(12),管道(7)外底部设有壳体(5)和第一腔体(8),壳体(5)设在第一腔体(8)左方,壳体(5)内设有电热丝(6),气缸(1)右侧设有固定板(2),固定板(2)右侧设有三个连接杆(3),三个连接杆(3)右侧分别设有活塞(4),三个活塞(4)分别设在管道(7)与隔板(20)形成的液体通道内,活塞(4)与液体通道配合。

2.根据权利要求1所述的一种多色3D打印耗材加工装置,其特征在于,还包括有第一水管(21)、水泵(22)和第二水管(23),第二腔体(13)顶部设有水泵(22),水泵(22)上连接有第一水管(21),第一水管(21)底端与第一腔体(8)连接,水泵(22)与第二腔体(13)连接,第一腔体(8)和第二腔体(13)之间连接有第二水管(23)。

3.根据权利要求1所述的一种多色3D打印耗材加工装置,其特征在于,还包括有第二电机(24)、活动杆(25)和卷筒(26),管道(7)右上方设有第二电机(24),第二电机(24)前侧设有活动杆(25),活动杆(25)外围设有卷筒(26)。

4.根据权利要求1所述的一种多色3D打印耗材加工装置,其特征在于,管道(7)的横截面为长方形。

5.根据权利要求1所述的一种多色3D打印耗材加工装置,其特征在于,活塞(4)的横截面为长方形。

6.根据权利要求1所述的一种多色3D打印耗材加工装置,其特征在于,第一电机(14)和第二电机(24)为伺服电机。

7.根据权利要求3所述的一种多色3D打印耗材加工装置,其特征在于,活动杆(25)为橡胶材质制成。
