专利号: 2016107390036
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

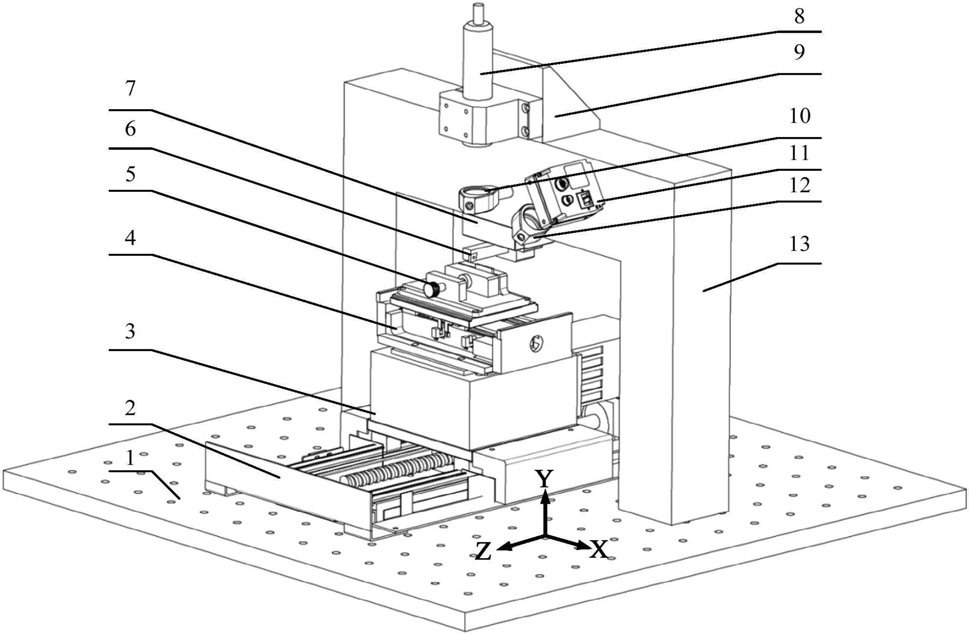

1.具有激光焦点自动跟随的激光辅助正交微切削装置,包括减震平台(1)、运动单元、激光辅助加工单元和计算机控制单元;

所述运动单元安装在所述减震平台(1)上,激光辅助加工单元的龙门支撑架(13)固定在所述减震平台(1)上;其特征在于,还包括光学自动跟随单元,所述光学自动跟随单元设置在所述激光辅助加工单元的龙门支撑架(13)上;所述光学自动跟随单元包括透镜A(10)、透镜B(12)和线阵CCD传感器(11);激光辅助加工单元中的激光光源(8)发出的激光经透镜A(10)照射到待加工表面上刀具沿进给方向的前端,经待加工表面反射的激光光束透过透镜B(12)聚焦于线阵CCD传感器(11),所述线阵CCD传感器(11)和所述计算机控制单元连接;

所述待加工表面安装在运动单元上,计算机控制单元根据线阵CCD传感器(11)反馈的激光作用距离通过运动单元实时调节待加工表面在X向、Y向和Z向的位移。

2.根据权利要求1所述的具有激光焦点自动跟随的激光辅助正交微切削装置,其特征在于,所述运动单元包括X向滑台(4)、Y向滑台(3)、Z向滑台(2)和工件夹具(5);所述Z向滑台(2)固定在减震平台(1)上,所述Y向滑台(3)固定在Z向滑台(2)上;X向滑台(4)固定在Y向滑台(3)上,工件夹具(5)固定在X向滑台(4)上;所述X向滑台(4)使用直线电机驱动,所述Y向滑台(3)和Z向滑台(2)使用伺服电机驱动;Z向滑台(2)为大行程滑台,计算机控制单元控制X向滑台(4)、Y向滑台(3)和Z向滑台(2)运动。

3.根据权利要求2所述的具有激光焦点自动跟随的激光辅助正交微切削装置,其特征在于,所述激光辅助加工单元还包括安装支架(9)、切削刀具(6)和力传感器(7);激光光源(8)通过安装支架(9)安装在龙门支撑架(13)横梁顶端;激光光源(8)轴线安装在切削刀具(6)沿进给方向的前端并垂直于X向滑台(4)台面,所述切削刀具(6)安装在力传感器(7)上,切削刀具(6)的主切削刃垂直于待加工表面进给方向。

4.根据以上任意一项权利要求所述的具有激光焦点自动跟随的激光辅助正交微切削装置,其特征在于,所述激光光源(8)轴线与透镜A(10)轴线一致。

5.根据权利要求1所述的具有激光焦点自动跟随的激光辅助正交微切削装置的微切削方法,其特征在于,包括以下步骤:步骤一:调整微切削装置,将待加工表面通过工件夹具(5)夹紧;

步骤二:调整透镜A(10)和待加工表面的作用距离为L;

步骤三:计算机控制单元控制运动单元带动待加工表面进行做正交运动,实现正交切削;

步骤四:激光光源(8)发出的激光光束经透镜A(10)照射到待加工表面,经待加工表面反射的激光光束经透镜B(12)聚焦于线阵CCD传感器(11);

步骤五,实时判断激光在线阵CCD传感器(11)的像面上是否有位移,若是,则执行步骤六,若否,则执行步骤八;

步骤六,计算机控制单元根据激光在线阵CCD传感器(11)的像面上形成的位移d'通过公式(1)计算得到待加工表面在Y方向的运动距离d:其中:a为激光入射光轴和反射光轴的交点到透镜B(12)前主面的距离;

b为透镜B(12)后主面到线阵CCD传感器(11)像面中心点的距离;

θ1为激光入射光轴和反射光轴的夹角;

θ2为激光反射光轴和线阵CCD传感器(11)像面的夹角;

整理得到待加工表面在Y方向的运动距离d:

步骤七:计算机控制单元根据步骤六中获得的待加工表面在Y方向的运动距离d驱动Y向滑台(3)运动,使待加工表面与透镜A(10)的距离为L;

步骤八:切削刀具(6)继续对待加工表面进行加工;

步骤九:重复步骤五到步骤八直到加工完成。
