专利号: 2016106268323
申请人: 陈丹红
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种公园广播器,其特征在于,包括立柱,立柱上设有用于广播的音箱,立柱上设有紫外线灯,立柱的脚部设有用于放置垃圾的垃圾器;所述立柱上设有可将紫外线灯的灯光反射到垃圾器内的反射镜;

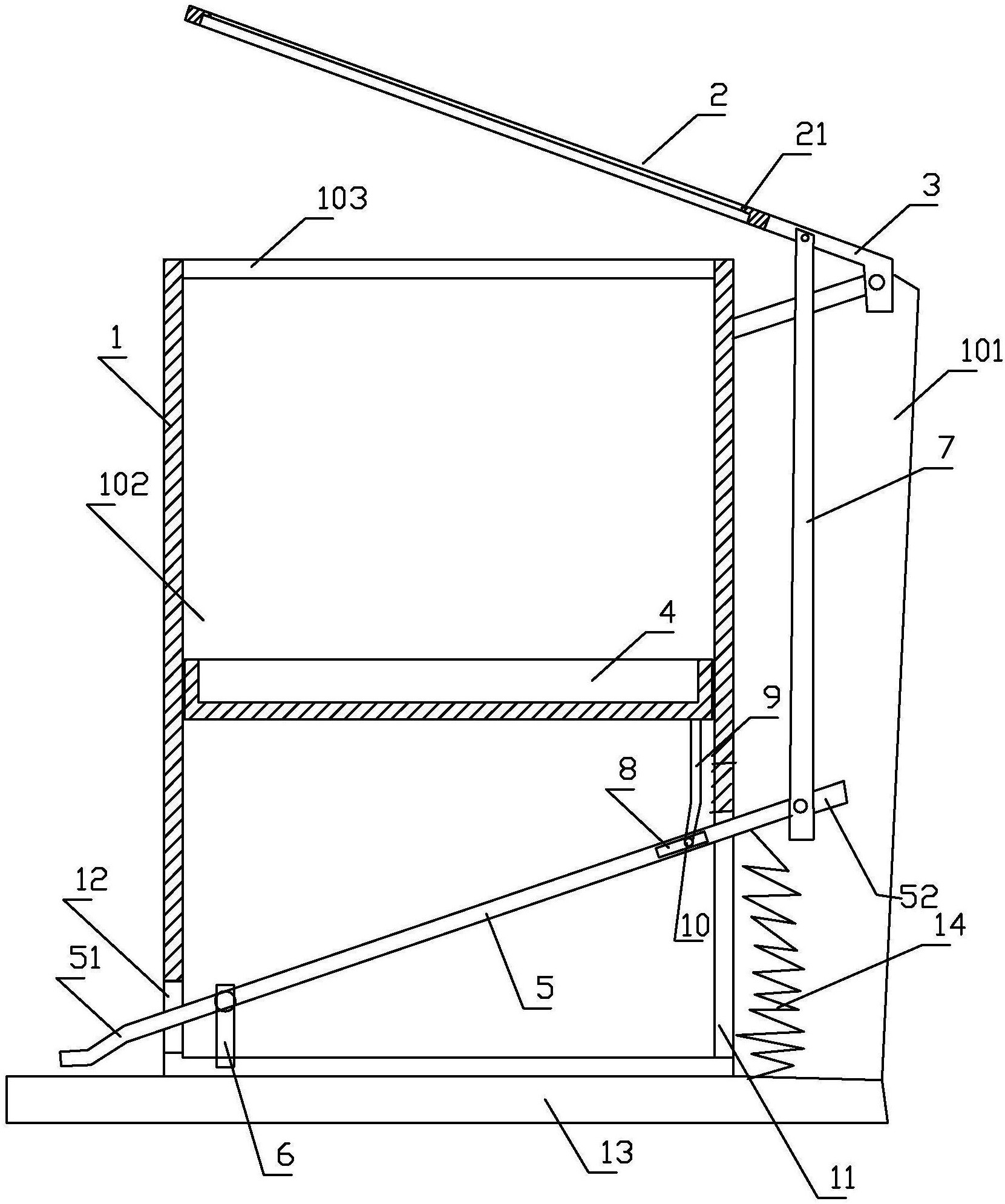

垃圾器包括上部开口的容器主体,容器主体其上部设有环形体,环形体与容器主体的上部的大小匹配,环形体设有延伸部,延伸部与容器主体铰接,环形体能套于容器主体的上部上;

所述容器主体其内腔的底部设有活动盘,活动盘的边缘与所述内腔相配,活动盘可以在内腔内上下滑动;

容器主体其内腔的底部设有摇动杆,摇动杆一端为脚踏端,摇动杆另一端为连接端;在靠近脚踏端处,摇动杆与立柱铰接;摇动杆的连接端与连杆的下端铰接,连杆的上端与所述延伸部铰接;摇动杆的连接端连接拉簧的一端,拉簧的另一端与容器主体的底座连接;

摇动杆位于活动盘下;摇动杆在靠近连接端处设有长条形孔;活动盘下设有带动杆,带动杆上端与活动盘底部连接,带动杆的下端设有滑动销,滑动销伸进长条形孔,滑动销可沿长条形孔活动;

脚踏端向下压时,摇动杆的连接端向上翘起,使环形体打开,并且活动盘向上运动,把袋口的边缘外翻搭于容器主体的开口处外壁后,松开脚踏端,摇动杆在拉簧作用下复位,袋口的边缘被环形体压紧于容器主体的上部;同时,活动盘向下运动,容器主体的内腔形成负压,外界空气向袋内产生压力,使袋的内底部向容器主体的内腔底部方向撑开。

2.根据权利要求1所述公园广播器,其特征在于,所述立柱上设有太阳能电池,太阳能电池的输出端与紫外线灯电连接。

3.根据权利要求1所述公园广播器,其特征在于,所述音箱设有功放器,功放器的电源输入端与太阳能电池输出端电连接。

4.根据权利要求1所述公园广播器,其特征在于,所述容器主体的内腔为圆柱体。
