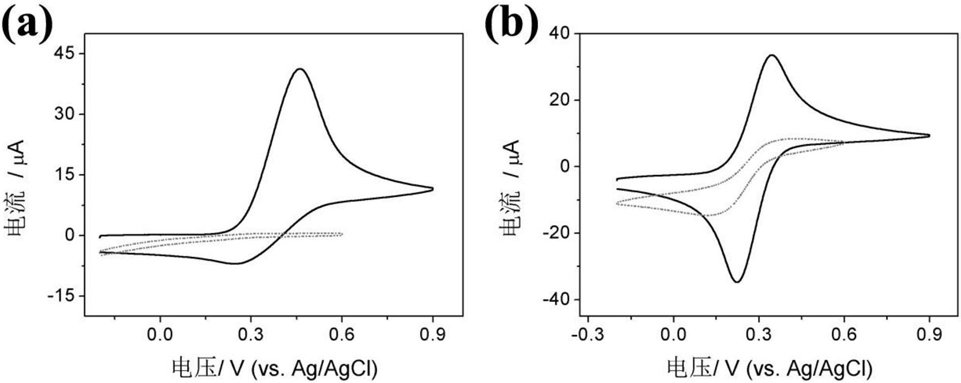

1.一种有序硅纳米孔道薄膜/氧化铟锡电极电化学检测铅离子的方法，包括以下步骤：(1)将待检样品与缓冲液混合得到pH值为3.6～6.0的待测液；

(2)采用三电极体系，以有序硅纳米孔道薄膜/氧化铟锡电极作为工作电极，铂丝或铂片为对电极，银/氯化银电极为参比电极，恒电压法富集待测液中的铅离子，富集电压为-

0.8V～-0.6V；

(3)将完成富集的电极置于空白的pH值为3.6～6.0的缓冲液中，利用微分脉冲伏安法测得峰电流值，根据标准曲线计算待检样品中的铅离子浓度；

所述微分脉冲伏安法扫描的起始电位为-0.95V～-0.65V，终止电位为-0.4V～0.5V。

2.如权利要求1所述的方法，其特征在于，所述缓冲液为浓度为0.02mol/L～0.5mol/L的醋酸-醋酸钠缓冲液，pH值为3.6～5.6。

3.如权利要求2所述的方法，其特征在于，所述缓冲液的pH值为5.6。

4.如权利要求2或3任一项所述的方法，其特征在于，待检样品与缓冲液的混合比例为

1:1～1:100。

5.如权利要求1所述的方法，其特征在于，步骤(2)中，富集的时间为20s～600s。

6.如权利要求5所述的方法，其特征在于，步骤(2)中，富集的时间为420s。

7.如权利要求1所述的方法，其特征在于，步骤(2)中，富集过程中，对待测液进行持续搅拌。

8.如权利要求1所述的方法，其特征在于，步骤(3)中，所述标准曲线的建立方法为：(a)制备一组铅离子浓度的对数值呈梯度分布的pH值为3.6～6.0的标准品；

(b)采用三电极体系，以有序硅纳米孔道薄膜/氧化铟锡电极作为工作电极，铂丝或铂片为对电极，银/氯化银电极为参比电极，恒电压法富集各标准品中的铅离子，富集电压为-

0.8V～-0.6V；

(c)将完成富集的电极置于空白的pH值为3.6～6.0的缓冲液中，利用微分脉冲伏安法测得各标准品的峰电流值，所述微分脉冲伏安法扫描的起始电位为-0.95V～-0.65V，终止电位为-0.4V～0.5V；

(d)根据铅离子浓度的对数值与峰电流值绘制标准曲线。

9.如权利要求1所述的方法，其特征在于，所述有序硅纳米孔道薄膜的厚度为80～

100nm，孔径为2～3nm。

10.如权利要求9所述的方法，其特征在于，所述的待检样品为分离的血清样品。
