1.一种单斜晶型三氧化钨的制备方法，其特征在于，包括以下步骤：步骤一、取能够在溶液中电离出WO42-的可溶性钨酸盐加入到过量的浓度为12.14~

14mol/L的硝酸溶液中，搅拌混合10-30min后，得反应体系，备用；

步骤二、将步骤一搅拌混合后的反应体系转置于聚四氟乙烯内衬的水热反应釜中，之后，将反应釜置于干燥箱内，控制干燥箱以2~10℃/min的升温速率升温至150℃~200℃，进行水热反应15~20h，得水热产物，备用；

步骤三、将步骤二制得的水热产物水冷至室温，之后，对水热反应产物进行多次真空抽滤，其中，前3-5次采用蒸馏水清洗抽滤，后2-3次采用乙醇清洗抽滤；

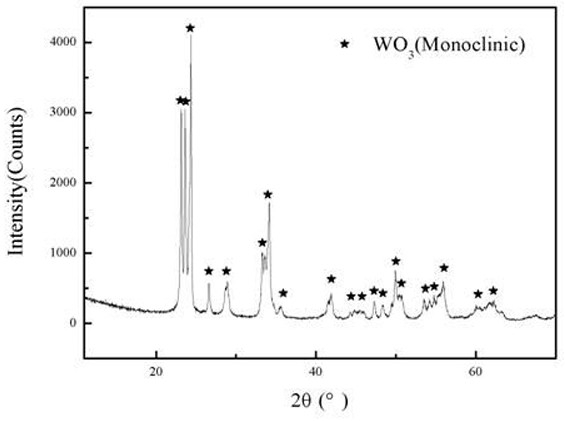

步骤四、将步骤三多次真空抽滤后的水热产物转置于温度为70-90℃的干燥箱内进行干燥5-10h，即得单斜晶型的三氧化钨粉末。

2.根据权利要求1所述的一种单斜晶型的三氧化钨的制备方法，其特征在于：在步骤一中，所述的可溶性钨酸盐为偏钨酸铵或仲钨酸铵。

3.根据权利要求1所述的一种单斜晶型的三氧化钨的制备方法，其特征在于：在步骤二中，将步骤一搅拌混合后的反应体系转置于聚四氟乙烯内衬的水热反应釜中的操作需在

10min之内完成。
