专利号: 2016105507435
申请人: 中北大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

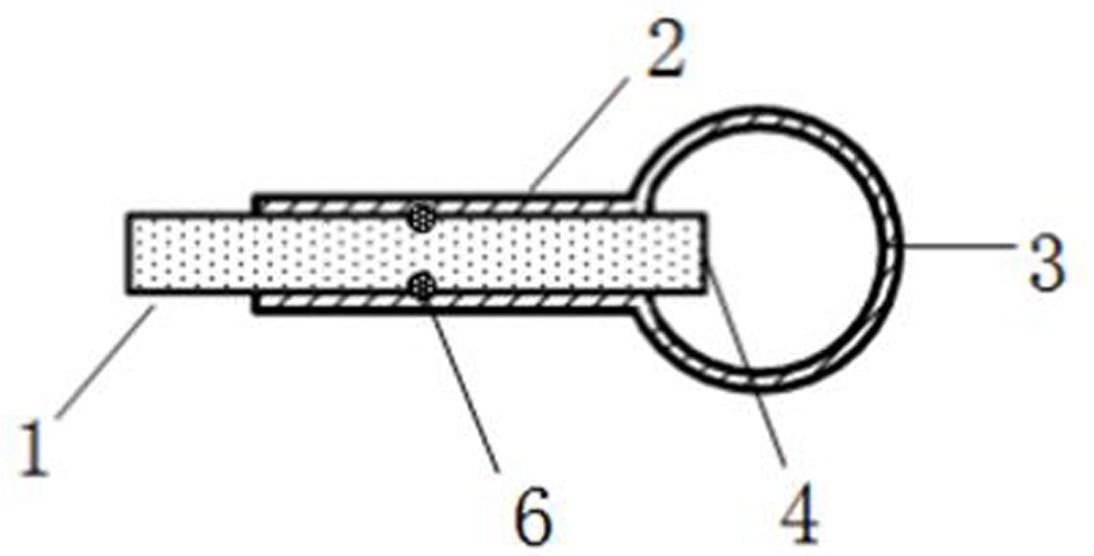

1.一种全石英光纤珐珀压力传感器,其特征在于:包括光纤(1)、中空石英管(2)和石英球壳(3);中空石英管(2)与石英球壳(3)连接相通,光纤(1)的一端从中空石英管(2)插入并伸至石英球壳(3)内,同时光纤(1)与中空石英管(2)熔接在一起。

2.根据权利要求1所述的全石英光纤珐珀压力传感器,其特征在于:光纤(1)伸至石英球壳内的一端端面为垂直切平状(4)或半球状(5)。

3.根据权利要求1或2所述的全石英光纤珐珀压力传感器,其特征在于:当光纤(1)伸至石英球壳(3)内的一端端面为半球状(5)时,半球状(5)的焦点与石英球壳(3)内表面的焦点重合。

4.根据权利要求1或2所述的全石英光纤珐珀压力传感器,其特征在于:光纤(1)与中空石英管(2)的熔接点(6)距离光纤(1)内端面的长度大于光纤(1)内端面距离石英球壳(3)内表面的长度。

5.根据权利要求3所述的全石英光纤珐珀压力传感器,其特征在于:光纤(1)与中空石英管(2)的熔接点(6)距离光纤(1)内端面的长度大于光纤(1)内端面距离石英球壳(3)内表面的长度。

6.一种全石英光纤珐珀压力传感器,其特征在于:包括光纤(1)、中空石英管(2)和石英球壳(3);中空石英管(2)与石英球壳(3)连接相通,光纤(1)外套装并熔接有第一石英套管(7),中空石英管(2)外套装并熔接有第二石英套管(8),第一石英套管(7)和第二石英套管(8)外共同套装并熔接有第三石英套管(9),中空石英管(2)的管口朝外且石英球壳(3)位于第三石英套管(9)内,光纤(1)的一端置于第三石英套管(9)内并与石英球壳(3)相对而置。

7.根据权利要求6所述的全石英光纤珐珀压力传感器,其特征在于:光纤(1)置于第三石英套管(9)内的一端端面为垂直切平状(4)。

8.根据权利要求6或7所述的全石英光纤珐珀压力传感器,其特征在于:光纤(1)与第一石英套管(8)的熔接点(6)距离光纤(1)内端面的长度大于光纤(1)内端面距离石英球壳(3)外表面的长度。

9.根据权利要求1或6所述的全石英光纤珐珀压力传感器,其特征在于:光纤(1)为单模光纤、多模光纤、光子晶体光纤、粗芯光纤或边孔光纤。
