1.不溶性硫酸盐光催化剂，其特征在于，所述不溶性硫酸盐为硫酸钡或硫酸锶，所述不溶性硫酸盐光催化剂应用于紫外光条件下的空气污染的净化、废水处理、太阳能转化制氢、杀菌或药品制备。

2.根据权利要求1所述的不溶性硫酸盐光催化剂，其特征在于，所述不溶性硫酸盐作为光催化剂在紫外光条件下对NO的去除率为20％-50％，对甲基橙的去除率为20％-70％。

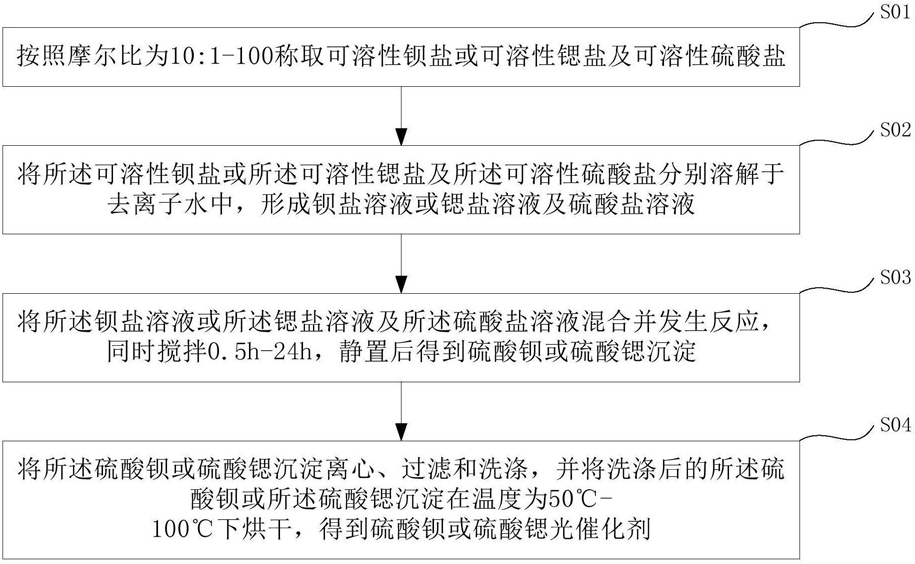

3.一种如权利要求2所述的不溶性硫酸盐光催化剂的制备方法，其特征在于，所述不溶性硫酸盐光催化剂的制备方法包括：S01：按照摩尔比为10:1-100称取可溶性钡盐或可溶性锶盐及可溶性硫酸盐；

S02：将所述可溶性钡盐或所述可溶性锶盐及所述可溶性硫酸盐分别溶解于去离子水中，形成钡盐溶液或锶盐溶液及硫酸盐溶液；

S03：将所述钡盐溶液或所述锶盐溶液及所述硫酸盐溶液混合并发生反应，同时搅拌

0.5h-24h，静置后得到硫酸钡或硫酸锶沉淀；

S04：将所述硫酸钡或硫酸锶沉淀离心、过滤和洗涤，并将洗涤后的所述硫酸钡或所述硫酸锶沉淀在温度为50℃-100℃下烘干，得到硫酸钡或硫酸锶光催化剂。

4.根据权利要求3所述的不溶性硫酸盐光催化剂的制备方法，其特征在于，所述可溶性钡盐为硝酸钡、醋酸钡或氯化钡；所述可溶性锶盐为硝酸锶、醋酸锶或氯化锶。

5.根据权利要求3所述的不溶性硫酸盐光催化剂的制备方法，其特征在于，所述可溶性硫酸盐为硫酸钠、硫酸钾或硫酸铵。

6.根据权利要求3所述的不溶性硫酸盐光催化剂的制备方法，其特征在于，所述钡盐溶液或所述锶盐溶液及所述硫酸盐溶液混合反应的温度为20℃-100℃。

7.根据权利要求6所述的不溶性硫酸盐光催化剂的制备方法，其特征在于，所述钡盐溶液或所述锶盐溶液及所述硫酸盐溶液混合反应的温度为50℃-80℃。

8.根据权利要求3所述的不溶性硫酸盐光催化剂的制备方法，其特征在于，步骤S03中所述将所述钡盐溶液或所述锶盐溶液及所述硫酸盐溶液混合为：将所述钡盐溶液或所述锶盐溶液滴加到所述硫酸盐溶液中。

9.根据权利要求3-8中任意一项所述的不溶性硫酸盐光催化剂的制备方法，其特征在于，所述不溶性硫酸盐光催化剂为纳米颗粒状的不溶性硫酸盐。

10.根据权利要求9所述的不溶性硫酸盐光催化剂的制备方法，其特征在于，所述不溶性硫酸盐光催化剂的粒径为0.05μm-80μm。
