专利号: 2016105453416
申请人: 温州国好机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

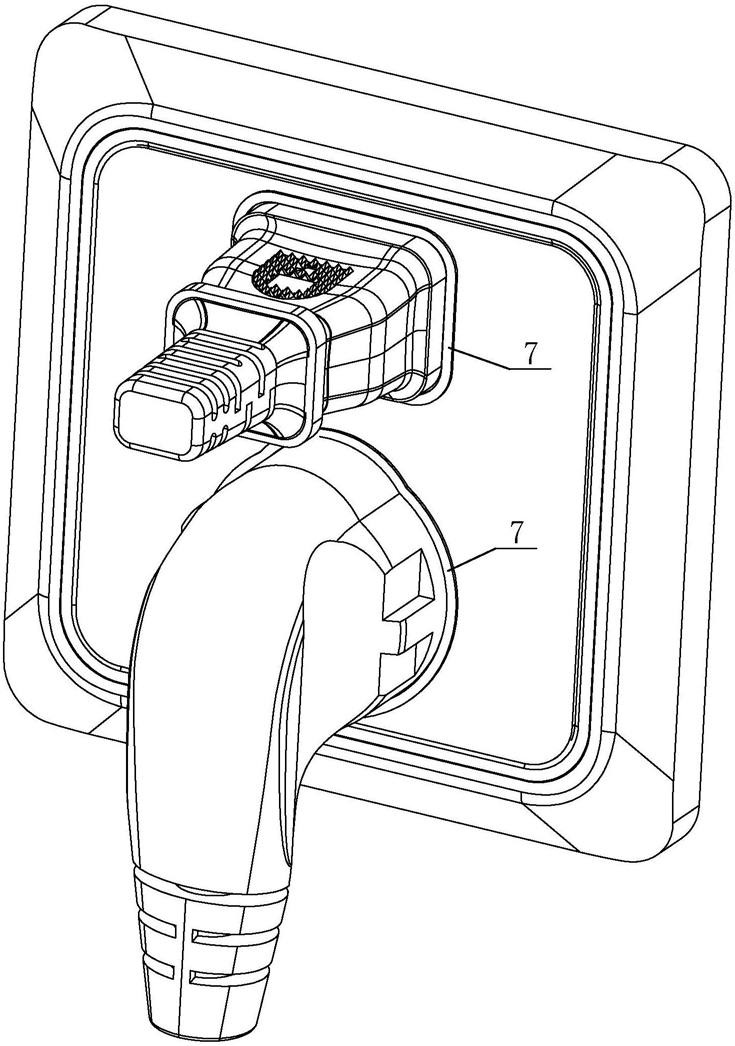

1.一种亮环安全插座和插头组件,包括插头和插座,插座包括面板、插孔和导电插套,所述导电插套包括火线插套和零线插套,火线插套包括火线接板(40)和火线槽套(42),其特征在于:所述插孔外周设有插座通电可亮起的LED模组(7),所述插头设有凸块(70),面板上设有用于同凸块(70)配合的凹孔(6),所述火线接板(40)与火线槽套(42)之间分离设置留有间隙(41),所述间隙(41)处设有用于控制连接火线接板(40)和火线槽套(42)的触发开关组件(1);

所述触发开关组件(1),包括壳体、开关按钮(3)、自动隔绝门结构和用于开关按钮的主弹簧(30);

-所述开关按钮(3)包括抵压部和活动触头(31),抵压部位于壳体外,抵压部的末端位于凹孔(6)下方,活动触头(31)设后端有凸部(310),主弹簧(30)套设于活动触头(31)侧表面;

-所述壳体设有第一容腔和第二容腔,壳体内设有平行安装于壳体一侧的第一接线端子(10)和第二接线端子(11),第一接线端子(10)末端设有第一接触部(100),第一接触部(100)位于第一容腔内,第二接线端子(11)末端设有可与凸部(310)导电连接的第二接触部(110),第二接触部(110)位于第二容腔的内壁,活动触头(31)、凸部(310)及主弹簧(30)均位于第二容腔内;

-所述自动隔绝门结构包括线控(20)、滑轮组(22)和带复位机构的启闭门(21),活动触头(31)通过滑轮组(22)及线控(20)的配合与启闭门(21)转位连接,所述启闭门(21)位于第一内腔和第二内腔之间;活动触头(31)通过拉扯线控(20)控制启闭门的启闭;

第一接线端子(10)连接火线接板(40),第二接线端子(11)连接火线槽套(42);

当插头插入插座时,插头上的凸块(70)将开关按钮(3)的抵压部向内压,活动触头(31)向内移动并促使主弹簧(30)压缩,活动触头(31)通过线控(20)拉开所述启闭门(21),活动触头(31)前端抵压在第一接触部(100),活动触头(31)上的凸部(310)抵压接触第二接线端子(11)的第二接触部(110),第二接触部(110)、凸部(310)、活动触头(31)的前端和第一接触部(100)依次连通,火线槽套(42)与火线接板(40)连通,火线槽套(42)通电,LED模组(7)通电亮起,插座供电;

当插头拔出插座时,插头的凸块(70)不再抵压开关按钮(3)的抵压部,活动触头(31)在主弹簧(30)的作用下复位,所述活动触头(31)上的凸部(310)离开所述第二接线端子(11)的第二接触部(110),启闭门复位并关闭,第一接线端子(10)与第二接线端子(11)的连接断开,火线槽套(42)不再通电,LED模组(7)断电熄灭,插座不供电。

2.根据权利要求1所述的亮环安全插座和插头组件,其特征在于:所述第一接线端子(10)的第一接触部(100)采用记忆合金材料,第一接触部(100)包括端部(1000)、用于同活动触头接触的弧形触部(1001)和加热使弧形触部(1001)与活动触头(31)分离的弯折部(1002);所述端部(1000)位于第一接触部(100)的两端且与壳体内部固定,所述弯折部(1002)位于弧形触部(1001)与端部(1000)之间。

3.根据权利要求2所述的亮环安全插座和插头组件,其特征在于:所述壳体内设有供启闭门(21)伸缩滑动的滑槽(211),启闭门(21)的复位机构包括复位弹簧(210),复位弹簧(210)位于滑槽内且抵压于启闭门(21)的一端。

4.根据权利要求3所述的亮环安全插座和插头组件,其特征在于:所述第二接触部(110)设有朝向活动触头(31)后端的斜面。

5.根据权利要求3所述的亮环安全插座和插头组件,其特征在于:所述第二接触部(110)呈带斜面的金属环,金属环的斜面朝向活动触头(31)后端。

6.根据权利要求1所述的亮环安全插座和插头组件,其特征在于:所述壳体内共设有两个关于开关按钮(3)中心镜像对称的自动隔绝门结构。

7.根据权利要求1所述的亮环安全插座和插头组件,其特征在于:所述两个启闭门(21)相对的一侧均设有密封条(215)。

8.根据权利要求1所述的亮环安全插座和插头组件,其特征在于:所述零线插套设有与火线插套相同的触发开关组件(1),零线接板(50)与零线槽套(52)之间分离设置留有间隙,用于控制连接零线接板(50)和零线槽套(52)的触发开关组件(1)设置于间隙(51)处,触发开关组件(1)的第一接线端子(10)和第二接线端子(11)分别与零线槽套(52)和零线接板(50)连接。

9.根据权利要求1所述的亮环安全插座和插头组件,其特征在于:所述LED模组(7)围绕插孔呈环形排列。

10.根据权利要求1所述的亮环安全插座和插头组件,其特征在于:所述凹孔(6)处设有下凹的倒角或倒圆。
