1.一种钠离子电池负极材料用生物碳/碳纳米管的制备方法，其特征在于，包括以下步骤：

1)将柚子皮洗净清除表面杂质，剪碎得均匀块状A；

2)将均匀块状A进行冷冻干燥得块状B，冷冻干燥的温度为-9℃～-5℃，时间为12～

36h；

3)向块状B中加入浓度为1～5mol·L-1的浓硫酸调节pH至1～3后，加入碳纳米管并超声处理，再放入均向设备中发生均相反应，均相反应具体为：以6～15℃/min的升温速率由室温升温到150℃～200℃并保温12～24h，然后自然冷却到室温，得反应产物C；

4)将反应产物C抽滤烘干后移入管式气氛炉中于惰性条件下碳化，碳化具体为：管式气氛炉10min升温到50℃，75min升温到500～800℃并保温1～3h，然后自然冷却到室温，得碳化产物D；

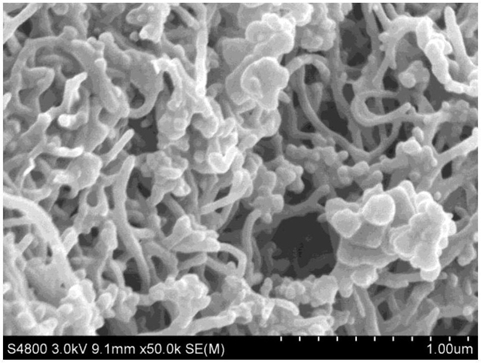

5)将碳化产物D采用去离子水和乙醇浸泡、洗涤，然后抽滤并干燥，得到三维管状结构的生物碳。

2.根据权利要求1所述的一种钠离子电池负极材料用生物碳/碳纳米管的制备方法，其特征在于，步骤1)中均匀块状A的直径为4～6mm。

3.根据权利要求1所述的一种钠离子电池负极材料用生物碳/碳纳米管的制备方法，其特征在于，步骤3)中块状B与碳纳米管的质量比为5:1～9:1。

4.根据权利要求1所述的一种钠离子电池负极材料用生物碳/碳纳米管的制备方法，其特征在于，步骤3)中碳纳米管的直径为50～100nm，超声时间为12～24h。

5.根据权利要求1所述的一种钠离子电池负极材料用生物碳/碳纳米管的制备方法，其特征在于，步骤5)中将碳化产物D采用去离子水和乙醇浸泡、洗涤具体为：将碳化产物D先用去离子水浸泡10min，洗涤5次，然后再用无水乙醇浸泡10min，洗涤5次。

6.根据权利要求1所述的一种钠离子电池负极材料用生物碳/碳纳米管的制备方法，其特征在于，步骤5)中干燥的温度为80～110℃，时间为6～12h。
