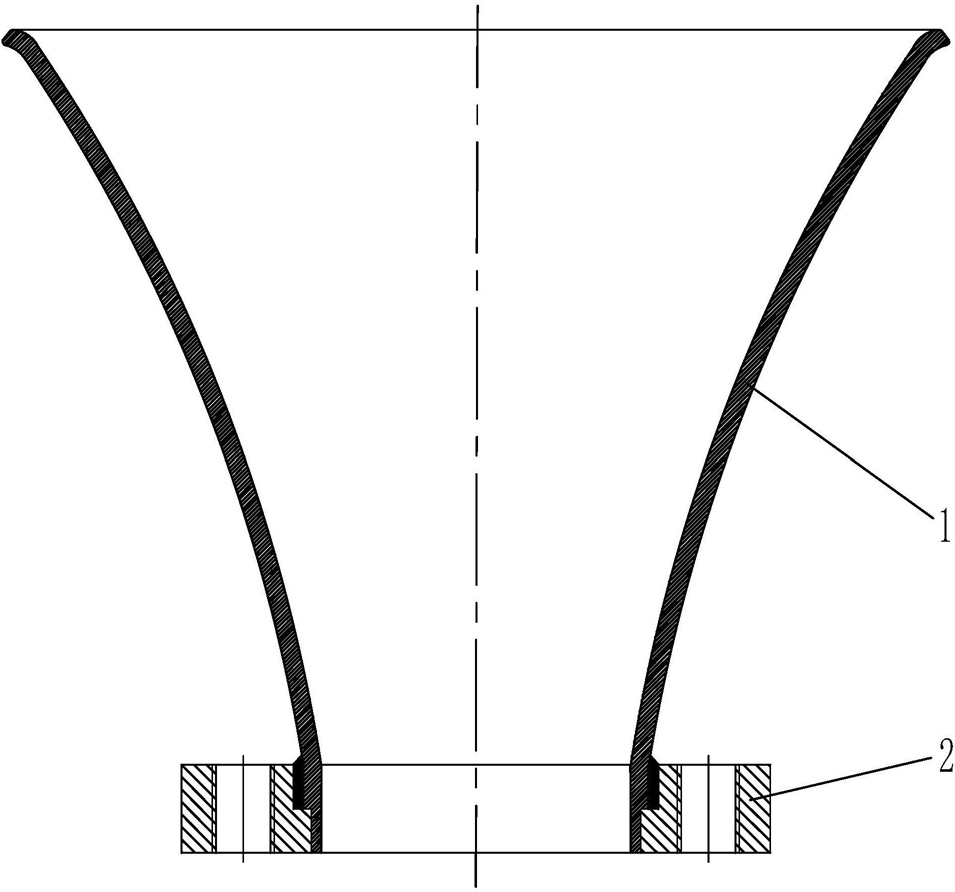

1.一种波纹金属软管管端防护装置，它包括防护底座和防护套筒，其特征在于：所述防护底座和防护套筒固连，防护底座为连接结构，防护底座上设有定位销孔和螺纹孔，通过定位销和螺栓将防护底座固定在波纹管的管端法兰上；

所述防护套筒大端开口直径计算方法及筒壁侧壁圆弧曲线半径计算方法如下：防护套筒大端开口直径由以下公式确定：式中：Φ——管端防护套筒大端开口直径(mm)；

D——管端防护套筒小端开口直径(mm)；

R1——管端防护套筒筒壁侧壁圆弧曲线半径(mm)；

H——管端防护装置高度(mm)；

防护套筒筒壁侧壁圆弧曲线半径根据以下公式确定：式中：R——波纹金属软管极限弯曲半径(mm)，波纹金属软管弯曲到极限最小角度时对应的弯曲半径；

W——波纹金属软管的波宽(mm)；

h——波纹金属软管的波高(mm)；

d——波纹金属软管的波距(mm)，相邻两波峰顶点在轴向上的距离；

r1——波纹金属软管的波峰沿轴向方向的圆弧曲线半径(mm)。
