专利号: 2016105013261
申请人: 安徽卡澜特车灯科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

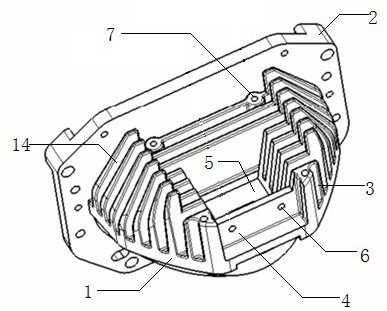

1.一种前照大灯散热器,其特征在于:包括散热板(1)以及与散热板(1)前端相连的安装连接板(2);所述散热板(1)呈环状,其底部由前至后均匀设有散热片(3),散热板(1)的底部后端的中部还安装有转接板(4),并且散热板(1)的上部空心处安装有导热板(5);所述转接板(4)上开有导通孔(6);所述导热板(5)的上表面向内设有芯片安装槽,并且导热板(5)的表面除芯片安装槽的部分还设有散热孔;

所述散热片(3)靠近散热板(1)前后两端的部分设有风扇安装孔(7),通过风扇安装孔(7)安装有风扇;所述风扇包括放电针(8)、放电线(9)、离子风扇(10)、风扇护罩(11)以及静电发生器(12);所述离子风扇(10)通过风扇安装孔(7)进行安装;所述放电针(8)通过支架(13)与散热片(3)相连接;所述放电线(9)的一端连接放电针(8),另一端穿过导通孔(6);所述风扇护罩(11)安装于离子风扇(10)的底部;所述静电发生器(12)与安装连接板(2)相固定,并通过静电导线连接风扇护罩;

所述安装连接板(2)与散热板(1)垂直固定,上部开有透光孔,并且远离散热板(1)的一侧的下部向内设有电磁阀安装槽;所述透光孔的底边与散热板(1)的表面相平齐;所述电磁阀安装槽的顶部与透光孔相连通。

2.根据权利要求1所述的一种前照大灯散热器,其特征在于:所述散热片(3)位于散热板(1)左右两侧的部分还向下设有鳍片状的增强散热片(14);所述增强散热片(14)与散热板(1)前后两端的散热片(3)形成风扇安装槽;所述风扇安装槽靠近散热板(1)的四个顶角处均固定有限位块(15);所述限位块(15)靠近风扇安装槽的中心一侧设有限位槽(16);所述风扇安装孔(7)分别设于散热板(1)前后两端的两个限位块(15)之间。

3.根据权利要求2所述的一种前照大灯散热器,其特征在于:所述增强散热片(14)的表面开有通风孔(17)以及风流槽(18),并且增强散热片(14)上的风流槽(18)能够形成一条劣弧。

4.根据权利要求2所述的一种前照大灯散热器,其特征在于:所述限位槽(16)的竖直截面为直角状。

5.根据权利要求1所述的一种前照大灯散热器,其特征在于:所述导热板(5)的底面设有导热层。

6.根据权利要求1所述的一种前照大灯散热器,其特征在于:所述放电针(8)为钨极针。

7.根据权利要求1所述的一种前照大灯散热器,其特征在于:所述散热板(1)以及安装连接板(2)通过压铸一体成型。
