1.一种红木气化增压式软化工艺，包括以下步骤：

a、选定木材,根据制造所需选取一定数量的木材；

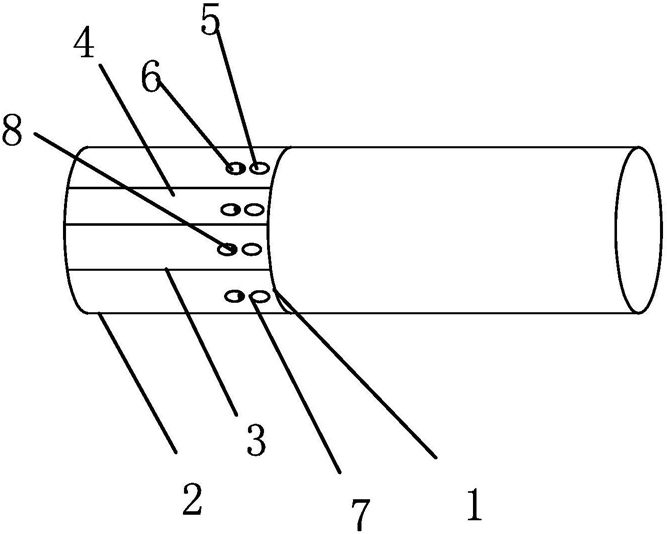

b、切割标识，选定木材后，根据切割所需尺寸在红木一端端部通过记号笔进行划线，此划线处为呈圆形的标记线一，所述标记线一与红木端部之间为软化部，在软化部上通过记号笔进行横向划线，为标记线二，标记线二呈横向间隔分布，相邻的标记线二之间形成打孔软化部；

c、打孔软化，在打孔软化部上靠近所述标记线一的一端上加工钻孔，孔为盲孔，每个打孔软化部上均钻有若干对盲孔一和盲孔二，所述盲孔一和盲孔二的孔径为1cm至1.5cm，所述盲孔一相对于盲孔二靠近于所述标记线二，所述盲孔一孔心至所述标记线一的距离为

0.6cm至0.85cm，，所述盲孔一与盲孔二之间为切割部，所述切割部的长度为0.4cm至0.6cm，再在切割部的两侧内壁上进行打孔，孔为若干个微孔；

d、气体喷流软化，在盲孔一和盲孔二内放置大小形状匹配的挡筒，挡筒由圆形的底片和半圆筒形的弧形挡片相互固连而成，使切割部的两侧与外界连通，然后将1000mg/m3至

1500mg/m3的氨气加热至60至80摄氏度，然后通过压力装置作用盲孔一和盲孔二，气体通过两侧的微孔进入切割部内，持续时间为5min-10min，再将浓度为10％至25％的醋酸水溶液加热至100摄氏度以上，通过压力装置作用盲孔一和盲孔二，气体通过两侧的微孔进入切割部内，持续时间为5min-10min；

e、冷却，将红木放置在温度为40摄氏度以下的冷却室内进行冷却，每根红木冷却时间为10min以上；

f、切割，采用专用的红木切割装置对准切割部进行切割；

g、打磨，将切割后的红木通过打磨装置进行打磨，打磨至标记线一处即可。

2.根据权利要求1所述的一种红木气化增压式软化工艺，其特征在于，步骤e中用气泵对切割部进行喷气式增压冷却，压强为100MPa-130MPa。

3.根据权利要求1所述的一种红木气化增压式软化工艺，其特征在于，所述打磨装置为电机转轴上固连有磨石的旋转电机。

4.根据权利要求1所述的一种红木气化增压式软化工艺，其特征在于，步骤d中采用高压气泵对气体进行操作。
