专利号: 2016104748805
申请人: 衢州市依科达节能技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

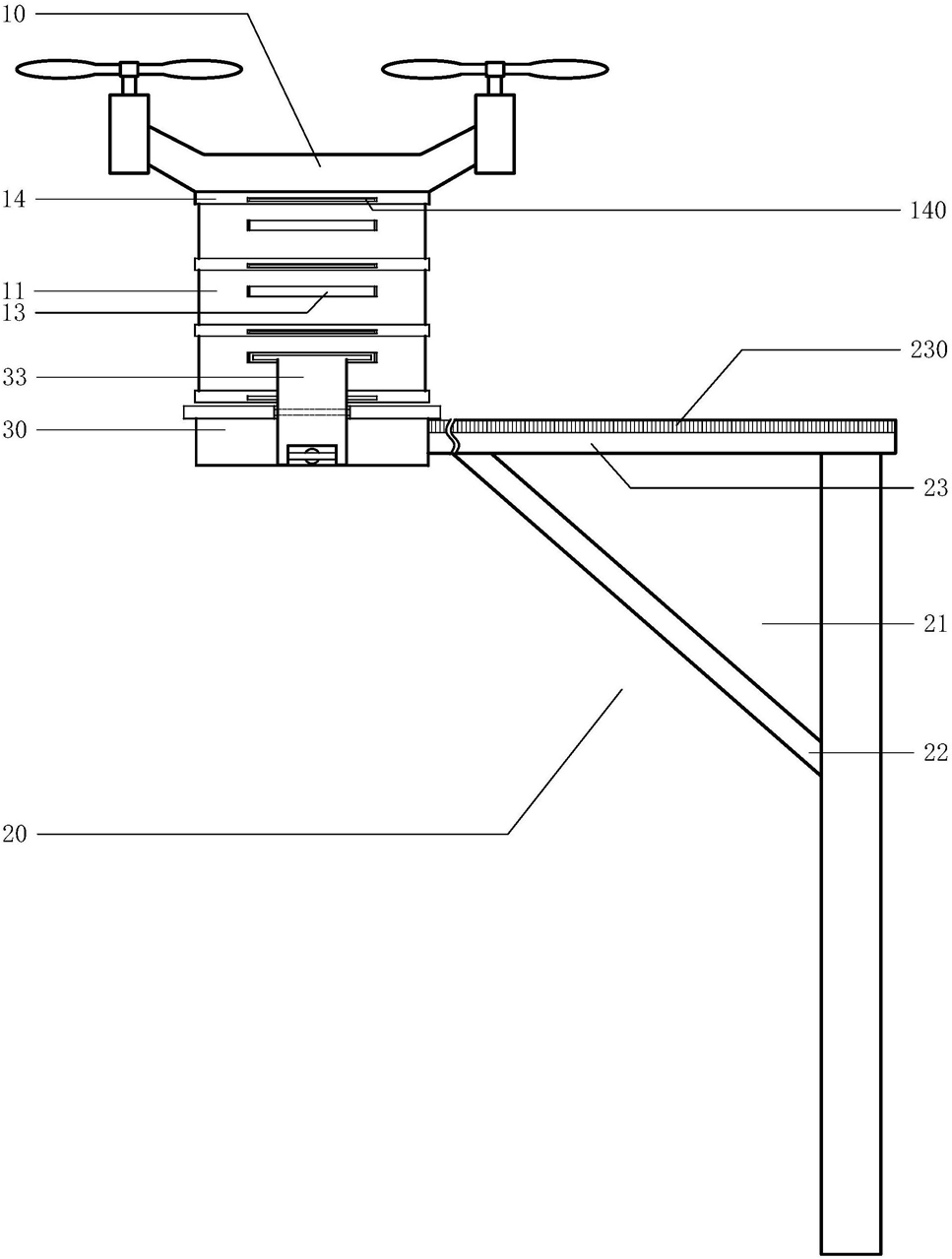

1.一种无人机货物输送装置,其特征是:所述无人机货物输送装置包括无人飞行器(10)和停机收发台(20),所述无人飞行器(10)设有脱卸型机舱(11),在脱卸型机舱(11)两侧都设有机舱卡扣板(12)和扣板弹压口(13),所述机舱卡扣板(12)设有对接卡扣(120)和卡扣弹簧(121),在无人飞行器(10)和脱卸型机舱(11)底部都设有机舱卡座(14),所述机舱卡扣板(12)与机舱卡座(14)卡扣连接,所述停机收发台(20)包括悬臂型停机架(21)和移动停机台(30),所述悬臂型停机架(21)包括定位支架(22)和悬臂轨道(23),所述移动停机台(30)安装在悬臂轨道(23)上并顺着轨道运行,所述移动停机台(30)包括停机平台(31)、卡轨移动机(32)和机舱装配夹(33),所述停机平台(31)底部设有箱型卡轨架(310),所述箱型卡轨架(310)与悬臂轨道(23)卡套配合,所述卡轨移动机(32)安装在停机平台(31)底部并与悬臂轨道(23)齿轮配合,所述机舱装配夹(33)包括两副机舱夹体(34)并对称安装在停机平台(31)两侧,所述机舱夹体(34)设有扣板顶头(340)和夹体顶推机(341),所述扣板顶头(340)与机舱卡扣板(12)顶压配合。

2.根据权利要求1所述的一种无人机货物输送装置,其特征是:在无人飞行器(10)底部设有多个脱卸型机舱(11)。

3.根据权利要求1所述的一种无人机货物输送装置,其特征是:在脱卸型机舱(11)两侧都设有弹压箱仓(110),所述机舱卡扣板(12)竖立安装在弹压箱仓(110)内,所述扣板弹压口(13)设置在弹压箱仓(110)中部,所述对接卡扣(120)设置在机舱卡扣板(12)顶端,所述卡扣弹簧(121)设置在机舱卡扣板(12)背部。

4.根据权利要求1所述的一种无人机货物输送装置,其特征是:在机舱卡座(14)两侧都设有卡扣卡口(140),所述卡扣卡口(140)与对接卡扣(120)相配合。

5.根据权利要求1所述的一种无人机货物输送装置,其特征是:在箱型卡轨架(310)中部设有轨道卡口(311),所述轨道卡口(311)与悬臂轨道(23)卡套配合。

6.根据权利要求1所述的一种无人机货物输送装置,其特征是:所述卡轨移动机(32)安装在箱型卡轨架(310)内并设有双轮驱动箱(320),所述双轮驱动箱(320)两端都设有驱动齿轮(321),在悬臂轨道(23)两侧都设有传动齿口(230),所述驱动齿轮(321)与传动齿口(230)相啮合。

7.根据权利要求1所述的一种无人机货物输送装置,其特征是:在停机平台(31)两侧都设有夹体轴座(312),所述夹体轴座(312)与机舱夹体(34)中部连接,所述扣板顶头(340)设置在机舱夹体(34)顶端,所述夹体顶推机(341)安装在箱型卡轨架(310)中部并设有伸缩顶杆(342),所述伸缩顶杆(342)与机舱夹体(34)底端转轴连接。
