专利号: 2016104715587
申请人: 孙健春
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-01-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

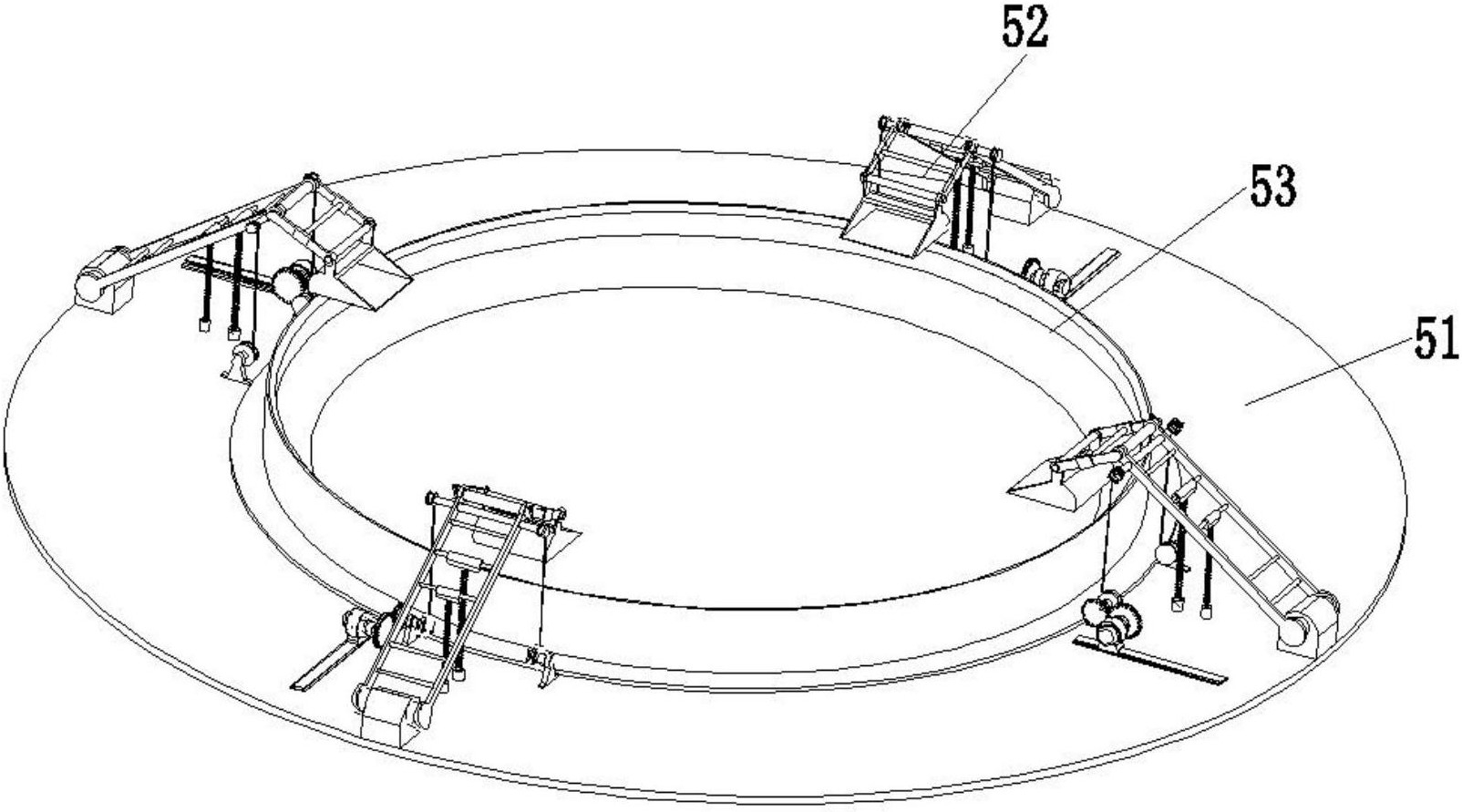

1.一种渔业养殖自动投料机器人用投料装置,包括投料台座、投料机构和储料筒;其特征在于:所述的投料机构数量为四,投料机构沿投料台座的中心轴线分别对称布置,储料筒位于投料台座上端中心位置处;其中:

所述的投料机构包括投料耳座、第一转轴、投料支架、第二转轴、铲料支架、投料铲斗、动力机构、第一压缩弹簧和第二压缩弹簧;所述的投料支架下端通过第一转轴与投料耳座相连接,投料支架上端通过第二转轴与铲料支架一端相连接,投料支架呈爬梯状结构,投料支架内侧等间距设置有横杆,铲料支架采用液压伸缩式的矩形框体结构,投料铲斗固定在铲料支架另一端,且投料铲斗的横截断面呈扇形结构,动力机构位于投料支架下方,第一压缩弹簧位于投料台座和投料支架之间,且第一压缩弹簧上端设置有第一转柱,第一转柱铰接在投料支架的横杆上,第一压缩弹簧下端设置有第一连接座,第一连接座固定在投料台座上端面上,第二压缩压簧位于第一压缩弹簧内侧,且第二压缩弹簧上端设置有第二转柱,第二转柱铰接在投料支架的横杆上,第二压缩弹簧下端设置有第二连接座,第二连接座固定在投料台座上端面上;

所述的动力机构包括动力转轴、从动滑轮、钢丝绳、主动滑轮、过渡轴、带座轴承、从动齿轮、主动齿轮、动力电机、移动电机座和电动导轨,且从动滑轮、钢丝绳、主动滑轮、过渡轴和带座轴承的数量为二;所述的动力转轴穿过投料支架上端,从动滑轮分别对称固定在动力转轴两端,钢丝绳一端固定在从动滑轮上,钢丝绳另一端缠绕在主动滑轮上,过渡轴一端与主动滑轮之间采用键相连接,过渡轴另一端安装有主动齿轮,过渡轴中部通过带座轴承固定在投料台座上端面上,主动齿轮固定在动力电机的输出轴上,且主动齿轮与从动齿轮相啮合,动力电机通过移动电机座安装在电动导轨上,且电动导轨的横截断面呈工字型结构。
