专利号: 2016104491092
申请人: 罗云
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

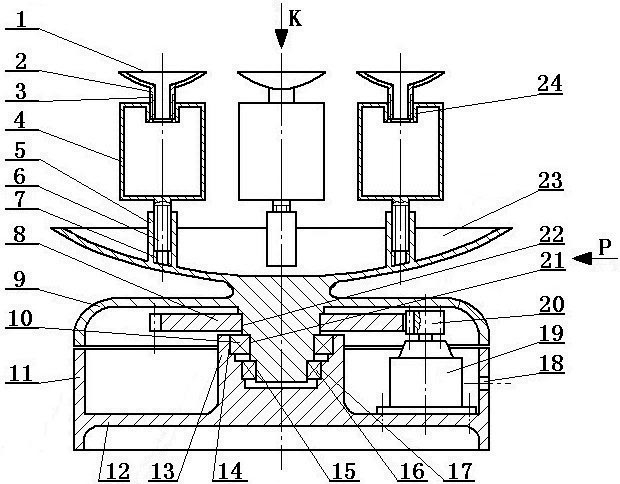

1.一种硬币存钱罐组的存钱和取钱的方法,由硬币存钱罐(4)、大圆柱齿轮(8)、旋转架(9)、第一轴承(10)、固定架(11)、第二轴承(16)、单相变频电机(19)和小圆柱齿轮(20)构成,其特征在于:能够360°水平方向旋转的旋转架(9)的上部设有一体结构的盘状容器(23),盘状容器(23)的盘面上设有一体结构的2~4个均布的圆筒形的支撑座(5),每个支撑座(5)的中心设有与圆筒形的硬币存钱罐(4)下端的丝杆(6)动配合的丝杆螺纹孔(7),硬币存钱罐(4)的下端面与丝杆(6)的上端面一体结构连接;

所述的硬币存钱罐(4)的上部中心线上设有向罐内凹下的盖座(24),盖座(24)的螺纹孔与漏斗形的罐盖(1)下部的盖颈(2)的外螺纹(3)联接在一起; 所述的盖颈(2)的内孔尺寸大于一元硬币的外径尺寸0.5~1.0mm;

所述的旋转架(9)下部的齿轮轴颈(22)上设有大圆柱齿轮(8),大圆柱齿轮(8)与装在单相变频电机(19)的伸出轴上的小圆柱齿轮(20)啮合;

所述的旋转架(9)下部的第一轴颈(21)与第一轴承(10)的内孔配合,第一轴承(10)的外径与圆筒形的固定架(11)的中心线上的凸台(13)内的第一轴承孔(14)配合;

所述的旋转架(9)下部的第二轴颈(15)与第二轴承(16)的内孔配合,第二轴承(16)的外径与固定架(11)的中心线上的凸台(13)内的第二轴承孔(17)配合;

所述的固定架(11)的下部内侧面壁上设有与凸台(13)连接的连接板(12),固定架(11)的安装单相变频电机(19)的侧面壁厚上设有导线穿入孔(18);

所述的齿轮轴颈(22)与大圆柱齿轮(8)的中心轴孔用平键联接在一起,单相变频电机(19)的伸出轴与小圆柱齿轮(20)的中心轴孔用平键联接,单相变频电机(19)与固定架(11)的连接板(12)用螺栓紧固在一起;

当存钱时,接通硬币存钱罐组上单相变频电机的电源,单相变频电机开始转动,带动装在单相变频电机的伸出轴上的小圆柱齿轮转动,小圆柱齿轮转动带动大圆柱齿轮转动,大圆柱齿轮转动带动与它用平键联接在一起的齿轮轴颈转动,齿轮轴颈转动带动与齿轮轴颈一体的旋转架转动,旋转架上的盘状容器的盘面上4个均布的硬币存钱罐跟着转动,即可向转动的硬币存钱罐抛硬币进行存钱;

当存钱时,且想要提升娱乐难度,使硬币抛到360度水平方向旋转的盘状容器的盘面上的4个均布的硬币存钱罐的高度不同时,将4个均布的硬币存钱罐分别沿支撑座的中心的丝杆螺纹孔反时针方向转动上升或顺时针方向转动下降,使4个均布的硬币存钱罐分别定位在盘状容器的盘面上的不同高度上;

当存钱时且还想要进一步提升娱乐难度,只要将4个均布的硬币存钱罐上的漏斗形的罐盖分别从硬币存钱罐的盖座旋开后改为向硬币存钱罐的盖座的螺纹孔抛硬币即可;

存钱后,切断电源,旋转架上的盘状容器的盘面上的4个均布的硬币存钱罐停止不动;

取钱时,只要将4个均布的硬币存钱罐反时针方向转动,就能将4个硬币存钱罐上的漏斗形的罐盖旋开,将硬币从硬币存钱罐内倒出。
