专利号: 2016104443493
申请人: 黄炳刚
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种油烟深度净化随排装置,包括机壳和抽风机,其特征在于:所述机壳内具有油烟通道,所述油烟通道的出口设置在机壳的上部,所述抽风机的进风口和油烟通道的出口连通,所述机壳的正面下部上设置有油烟进口,所述油烟进口部设置有油烟过滤网装置,所述油烟通道中设置有蜂窝电场;

所述蜂窝电场的阴极针竖直布置;

所述机壳中设置有收集蜂窝电场滴下油污的接油板,所述接油板上设置有排油孔;

所述机壳上还设置有抽屉式接油盒,所述抽屉式接油盒位于油烟过滤网装置和排油孔的正下方。

2.根据权利要求1所述的油烟深度净化随排装置,其特征在于:所述油烟过滤网装置包括旋转式油烟过滤网盘,所述旋转式油烟过滤网盘包括固定在油烟进口部的管状外壳、设置在管状外壳内的圆形网状盘、以及固定在管状外壳内驱动圆形网状盘旋转的电机。

3.根据权利要求1所述的油烟深度净化随排装置,其特征在于:所述油烟过滤网装置还包括静态初滤网,所述静态初滤网通过圆环形压边圈固定在机壳的正面的上。

4.根据权利要求1所述的油烟深度净化随排装置,其特征在于:所述机壳的正面上部上设置有导烟罩,所述导烟罩内设置有矩形过滤网,所述机壳的正面上部上还设置有与导烟罩相通的进气口。

5.根据权利要求1-5中任一所述的油烟深度净化随排装置,其特征在于:还包括雾化降温净化器,所述雾化降温净化器包括水箱和设置在水箱顶面上的导风管,所述导风管的进风口与抽风机的排风口连接;

所述水箱内设置有水泵,所述抽风机的进风口部设置有雾化喷头,所述水泵的出水口和雾化喷头通过水管连接;

所述导风管内设置有波形滤网,所述水箱的侧面上设置有出风口,所述出风口上设置有湿帘。

6.根据权利要求5所述的油烟深度净化随排装置,其特征在于:所述抽风机的进风口部也设置有旋转式油烟过滤网盘,所述雾化喷头位于旋转式油烟过滤网盘的排风侧。

7.根据权利要求1所述的油烟深度净化随排装置,其特征在于:所述机壳的右侧面上设置有蜂窝电场的安装进出口,所述安装进出口部铰接有配电箱,所述配电箱的外壳作为关闭安装进出口的门。

8.根据权利要求7所述的油烟深度净化随排装置,其特征在于:所述机壳的正面机壳板为双层结构,且双层结构之间形成密闭的水箱,所述机壳正面上设置有与水箱连接的水阀,所述蜂窝电场的下部设置有均风板。

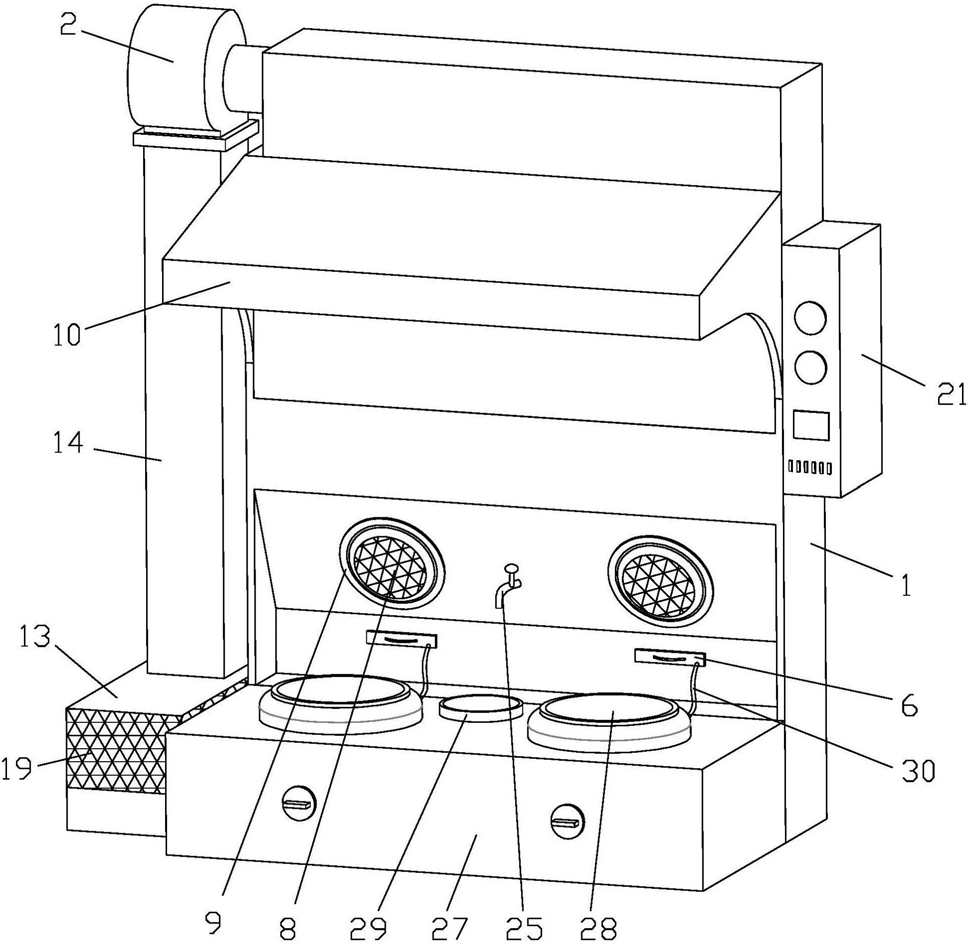

9.一种具有1-8中任一所述油烟深度净化随排装置的油烟净化随排一体灶,其特征在于:还包括灶台和设置在灶台上的炉膛,所述机壳固定在灶台的边部。

10.根据权利要求9所述的油烟净化随排一体灶,其特征在于:所述抽屉式接油盒上还设置有将回收油送入炉膛的导油管。
