1.一种低温固化三聚氰胺甲醛树脂胶的制备方法，其特征在于用碱性溶液调节甲醛溶液的pH值到8-10，加入三聚氰胺，甲醛溶液中的甲醛与三聚氰胺的摩尔比为（1.8-3）:1，搅拌升温至80-90℃，用碱性溶液调节溶液保持pH值8.5-9之间，至水稀释度1-1.5反应终止，冷却至室温后得树脂胶，按比例，称取树脂胶250g，加入氮丙啶类分子交联剂0.70-7.50g，室温搅拌均匀，即为改性三聚氰胺甲醛树脂胶。

2.根据权利要求1所述低温固化三聚氰胺甲醛树脂胶的制备方法，其特征在于所述碱性溶液为质量浓度30wt.%的NaOH。

3.根据权利要求1所述低温固化三聚氰胺甲醛树脂胶的制备方法，其特征在于所述甲醛溶液的质量浓度为37wt.%。

4.根据权利要求1所述低温固化三聚氰胺甲醛树脂胶的制备方法，其特征在于所述甲醛溶液中的甲醛与三聚氰胺的摩尔比为2:1。

5.根据权利要求1所述低温固化三聚氰胺甲醛树脂胶的制备方法，其特征在于所述水稀释度的测试方法：取反应液5mL倒入有刻度的离心试管内，控制温度在20 ℃，用室温20 ℃的蒸馏水加入并搅拌，至溶液浑浊为止，所加入的水量为反应液样品的倍数，即为水稀释度。

6.根据权利要求1所述低温固化三聚氰胺甲醛树脂胶的制备方法，其特征在于所述氮丙啶类分子交联剂为三羟甲基丙烷-三[3-(2-甲基氮丙啶基)]丙酸酯、三羟甲基丙烷-三(3-氮丙啶基)丙酸酯或季戊四醇-三(3-氮丙啶基)丙酸酯）中的至少一种。

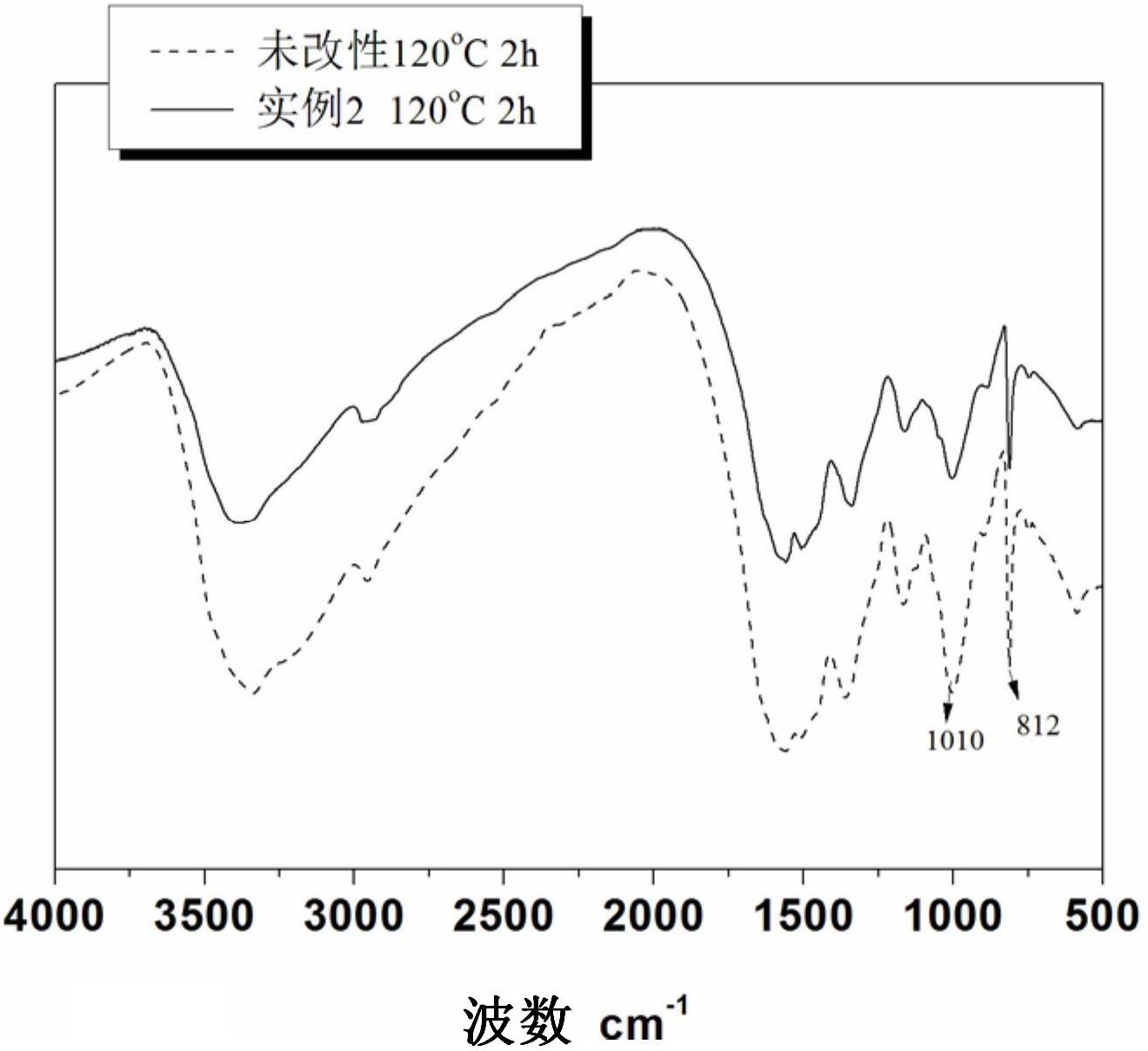

7.根据权利要求1所述低温固化三聚氰胺甲醛树脂胶的制备方法，其特征在于在在装有回流装置的500mL三口烧瓶中加入162.2g 37wt.%甲醛溶液，匀速搅拌，用30wt.%的NaOH调节pH值到9，加入126g三聚氰胺，40min内升温至85℃恒温，用30 wt.%的NaOH调节反应溶液保持pH值8.5，至水稀释度1.5时反应终止，得树脂胶；冷却至室温后放入储胶罐，测定其固含量为55.3%，称取树脂胶250g，加入2.77g三羟甲基丙烷-三[3-(2-甲基氮丙啶基)]丙酸酯，室温搅拌得改性三聚氰胺甲醛树脂胶。

8.权利要求1-7任一所述方法制备的低温固化三聚氰胺甲醛树脂胶。
