专利号: 2016104264050
申请人: 浙江昱美创新建筑科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

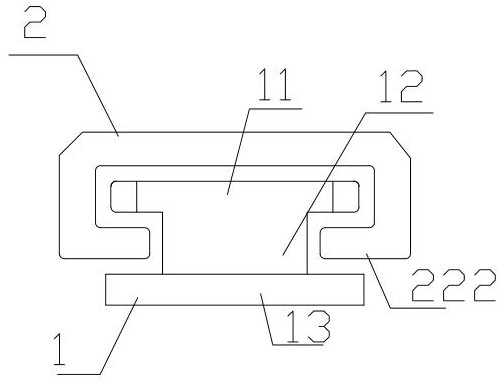

1.一种适用于楼层横梁的锁心卡扣连接件 ,包括固定件(2),其特征在于:还包含伸入件(1),所述固定件(2)包含下抵部(21)和设在所述下抵部(21)上方的上挡部(22),所述上挡部(22)包含内腔(221)和设在所述内腔(221)外侧的外翅片(222),所述外翅片(222)数量为两片,相对而立,两片所述外翅片(222)相对之间存在间隙,所述外翅片(222)上端设有切削弧(4),所述伸入件(1)包含用于伸入所述内腔(221)的插入板(11)、与所述插入板(11)连接的延伸板(12)和与所述延伸板(12)连接的阻挡板(13),所述阻挡板(13)的宽向宽度大于所述延伸板(12)的宽向宽度,所述阻挡板(13)位于所述外翅片(222)远离所述内腔(221)的一侧,所述插入板(11)的下底面与所述下抵部(21)的上表面抵触,所述延伸板(12)位于两片所述外翅片(222)相对的间隙中,所述下抵部(21)的上表面设有抵触面(211),所述抵触面为波浪形,所述固定件(2)远离所述伸入件(1)的一面上还设有隔音防潮装置(5),所述隔音防潮装置(5)包含主架框(51)、与所述主架框(51)连接,且由吸引材料制成的吸音板(53)和设在所述主架框(51)上用于将音波反弹给所述吸音板(53)的反弹板(52),所述反弹板(52)上包含多个吸音块(521)。

2.根据权利要求1所述的一种适用于楼层横梁的锁心卡扣连接件 ,其特征在于:所述阻挡板(13)包含平齐部(131)和设在所述平齐部两侧的接触翅(132),所述平齐部(131)的宽向宽度与所述延伸板(12)的宽向宽度一致。

3.根据权利要求1所述的一种适用于楼层横梁的锁心卡扣连接件 ,其特征在于:所述上挡部(22)上设有横插槽(3)。

4.根据权利要求3所述的一种适用于楼层横梁的锁心卡扣连接件 ,其特征在于:所述横插槽(3)包含中扩部(32)和设在所述中扩部(32)两侧的侧拢部(31),所述中扩部(32)口径大于所述侧拢部(31)。

5.根据权利要求1所述的一种适用于楼层横梁的锁心卡扣连接件 ,其特征在于:所述主架框(51)上设有连接柱(54),所述吸音板(53)与所述连接柱(54)铰接。

6.根据权利要求5所述的一种适用于楼层横梁的锁心卡扣连接件 ,其特征在于:所述吸音板(53)上远离所述反弹板(52)的一面上设有防潮层(55),所述防潮层(55)上设有多个吸水珠(551)。
