1.一种生物质油加氢脱氧催化剂，其特征在于：主活性组分为镍钨组合物，稀土金属及氟为助剂，所述催化剂分散介质为SiO2,其重量比如下：镍钨组合物含量为15％～60％，镍钨摩尔配比在0.8～3：1，稀土金属的含量在3％～10％，氟的含量在0.5％～5％；由以下工艺制备：a)配制一定量的尿素、镍的可溶性盐混合水溶液，向此溶液中加入一定量正硅酸乙酯，搅拌直至均一透明，加入一定量的氟化铵，搅匀，静置直至形成凝胶，将此凝胶放入密闭容器加热至60～120℃，反应1～4小时，再在80℃～140℃下分温度段干燥4～8小时，粉碎，即得到NiF/SiO2前体；

b)配制一定浓度的偏钨酸铵、稀土金属可溶性盐混合水溶液，接着向混合液中加入相当于NiF/SiO2前体质量10％～30％的扩孔剂，搅匀，再将NiF/SiO2前体加入此混合溶液中，密闭放置6～24小时；

c)上述步骤b)得到的混合体系置入晶化釜中，在90～160℃下，密闭晶化2～8小时；

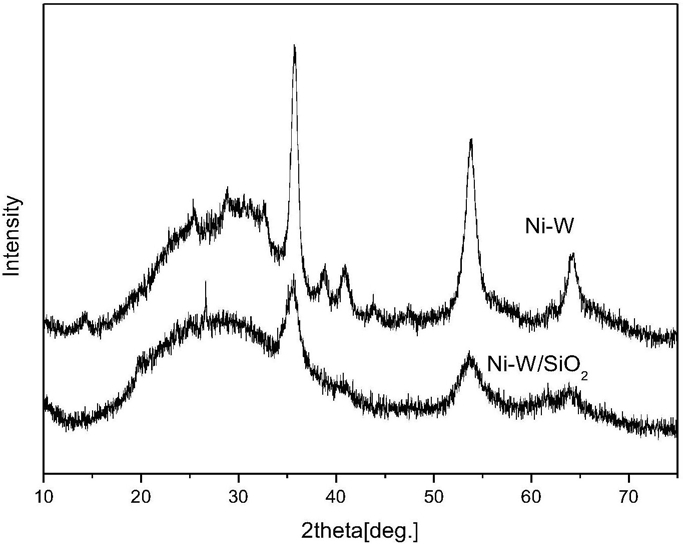

d)晶化结束后，蒸发溶剂，并在100℃～140℃下干燥2～8小时，再在280～400℃焙烧2～6小时，即得NiFW稀土/SiO2催化剂。

2.如权利要求1所述的一种生物质油加氢脱氧催化剂，其特征在于：扩孔剂是醇类或者有机胺类，所述稀土金属采用镧或铈。

3.如权利要求1所述的一种生物质油加氢脱氧催化剂在油品精制领域的应用。

4.如权利要求3所述的一种生物质油加氢脱氧催化剂在油品精制领域的应用，其特征在于：使用前进行活化，活化条件为：活化温度为300～450℃，氢气压力为常压，氢气空速为

0.5～6h-1，活化时间为1～5小时；使用时反应条件：反应温度150～260℃，压力为常压，氢油体积比为50～800：1，体积空速0.5～6h-1。
