1.一种PBS/碱式硫酸镁晶须复合材料，其特征在于，以环氧化的碱式硫酸镁晶须、丁二酸和丁二醇为原料，在催化剂存在条件下原位缩聚而成。

2.如权利要求1所述的复合材料，其特征在于，所述复合材料的拉伸强度为36.5～

46.3Mpa；弯曲强度为29.4～44.1Mpa。

3.如权利要求1所述的复合材料，其特征在于，所述环氧化的碱式硫酸镁晶须、丁二酸和丁二醇的质量比为5～15：118：108～126。

4.如权利要求1所述的复合材料，其特征在于，所述环氧化的碱式硫酸镁晶须由碱式硫酸镁晶须经硅烷偶联剂KH560改性而得。

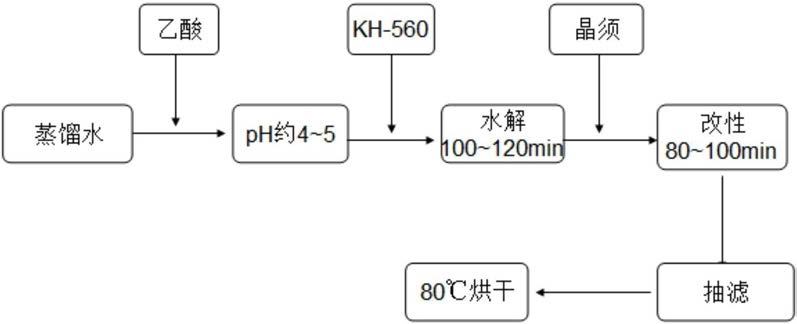

5.一种PBS/碱式硫酸镁晶须复合材料的制备方法，其特征在于，包括：对碱式硫酸镁晶须的表面进行环氧改性，得环氧化的碱式硫酸镁晶须；

以环氧化的碱式硫酸镁晶须、丁二酸和丁二醇为原料，在催化剂存在条件下进行原位缩聚，即得。

6.如权利要求5所述的方法，其特征在于，所述环氧改性的改性剂为硅烷偶联剂KH560。

7.如权利要求5所述的方法，其特征在于，所述环氧化的碱式硫酸镁晶须、丁二酸和丁二醇的质量比为5～15：118：108～126。

8.如权利要求6所述的方法，其特征在于，所述硅烷偶联剂KH560的用量为碱式硫酸镁晶须质量的3～7％。

9.权利要求5-8任一项所述的方法制备的PBS/碱式硫酸镁晶须复合材料。

10.权利要求1-4、9任一项所述的PBS/碱式硫酸镁晶须复合材料在制备可降解塑料、橡胶或其添加剂中的应用。
