专利号: 2016103866359
申请人: 重庆驰山机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

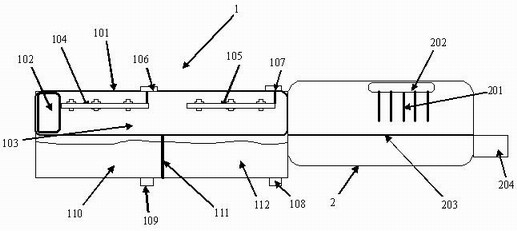

1.蔬菜清洗切割装置,其特征在于,包括清洗装置和切割装置;

所述清洗装置包括外壳、扇形清洗盒、扇形清洗盒移动部件、扇形清洗槽、第一喷嘴组、第二喷嘴组、洗涤剂溶液入口、清水入口、清水出口以及污水出口;

所述外壳包括圆筒状外层和圆筒状内层,所述圆筒状外层和圆筒状内层同心设置,且圆筒状内层能够在圆筒状外层内部沿圆心转动,所述圆筒状内层为多孔的金属圆筒,且圆筒状外层和圆筒状内层均为横向设置,且中部设置竖向半隔板;

所述扇形清洗盒为网状金属制成,弧度与圆筒状内层相同,且能够容置于扇形清洗槽中随着圆筒状内层而旋转,随着扇形清洗盒移动部件而横向移动;所述扇形清洗盒顶部扇形部为扣接形式,当移动出清洗装置后,顶部扇形部的扣接打开,从而形成平板状在切割装置的传送带上传送;

所述扇形清洗盒移动部件用于将扇形清洗盒在扇形清洗槽中横向移动;

所述扇形清洗槽固定设置在圆筒状内层内部,用于容置扇形清洗盒;

所述第一喷嘴组用于喷出溶解了洗涤剂的水,包括横向管道和设置在管道上的多个喷嘴,设置在圆筒状内层的内部的前端,喷嘴朝向为扇形清洗盒;

所述第二喷嘴组用于喷出清水,包括横向管道和设置在管道上的多个喷嘴,所述多个喷嘴均为高压喷嘴,设置在圆筒状内层的内部的后端,喷嘴朝向为扇形清洗盒;

所述洗涤剂溶液入口与清水出口相连接,且设置洗涤剂添加口,所述洗涤剂溶液入口与第一喷嘴组的横向管道相连接;

所述清水入口设置在圆筒状外层的后端,与第二喷嘴组的横向管道相连接;

所述清水出口设置于圆筒状外层的后端下部,通过水泵和水管与洗涤剂溶液入口;

所述污水出口设置于圆筒状外层的前端下部,设置有开闭阀门;

所述切割装置设置于清洗装置的出口端,包括切刀组、切刀组控制部件、传送带以及成品收集槽;

所述切刀组包括并排设置的多个切刀,所述切刀控制部件用于控制切刀组切刀的距离以及下刀时机,所述传送带用于传送蔬菜,所述成品收集槽设置在传送带的末端,用于承接切割后的蔬菜。

2.根据权利要求1所述的蔬菜清洗切割装置置,其特征在于,所述传送带两侧面设置活动挡板,能够沿着垂直传送带传送的方向移动,从而将运输过程散的蔬菜重新聚拢。

3.根据权利要求1所述的蔬菜清洗切割装置,其特征在于,所述传送带上部设置柔性压紧装置,用于将传送带上的蔬菜竖向柔性压紧,并随着切刀的频率上下移动。

4.根据权利要求1-3所述的蔬菜清洗切割装置,其特征在于,所述传送带为金属材质传送带。

5.根据权利要求1-4所述的蔬菜清洗切割装置,其特征在于,所述扇形清洗盒移动部件为连接扇形清洗盒与扇形清洗槽的滑轮。
