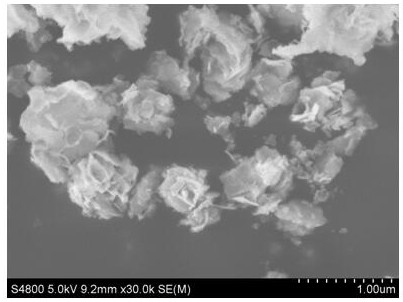

1. 一种花状Gd2〇3: Dy3+纳米颗粒的制备方法，其特征在于，按以下步骤进行： (1) 将准确称取的Gd2〇3和Dy2〇3加入到浓HN〇3中，之后再加热至溶液澄清，然后加入去离 子水，配得含Gd(N0 3)3和Dy(N03)3的透明溶液;其中，Dy3+的用量占 Gd3+用量的1%，该百分比为 摩尔百分比； (2) 量取柠檬酸和ABS，在搅拌下加入去离子水配成溶液;其中，按照以下比例设置Gd3+: 柠檬酸:ABS=1:2:2,其比例关系为摩尔比； (3) 将步骤（1)和（2)配得的溶液在搅拌下混合形成混合液，再将其逐渐加热至70~75 °C蒸发形成透明溶液并保温3 h，之后继续升温至100~110°C蒸发得到固化凝胶，再将固化 凝胶移入坩埚中升温至300°C使其迅速发生自燃成为蓬松的泡沫状前驱物，该前驱物即为 金属离子与柠檬酸的配合物； (4) 将燃烧所得的配合物研磨，之后放入马弗炉中快速升温至700°C保温2h左右，分解 燃烧中金属离子与尿素的配合物分解形成了多孔隙的氧化物颗粒聚集体粉末，最后再自然 冷却至室温即可得花状Gd 2〇3: Dy3+纳米颗粒。
