专利号: 2016103675366
申请人: 辽宁科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

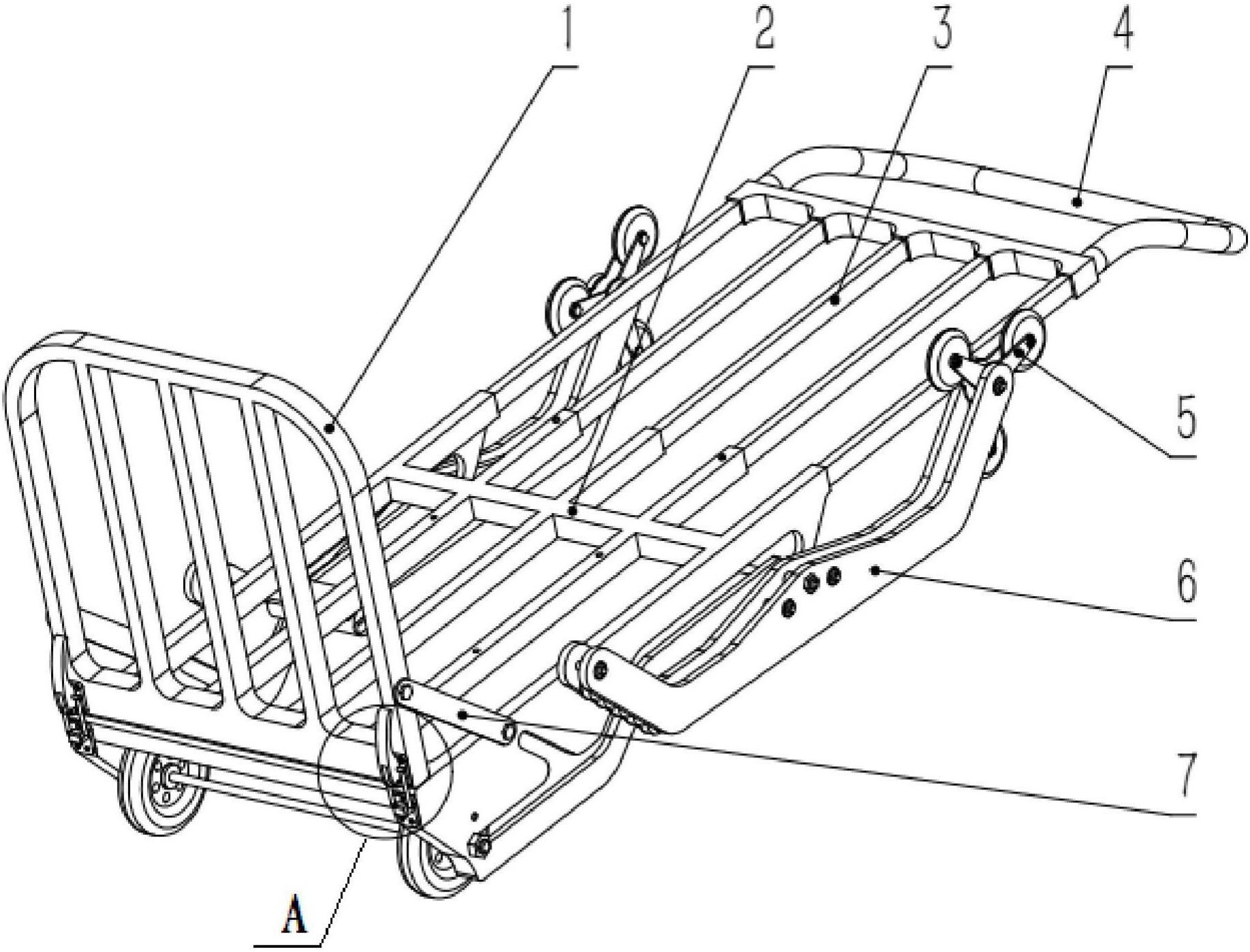

1.一种可折叠伸缩滑撬式爬楼车,其特征在于,包括折叠护架、主体车架、伸缩车架、滑撬、车轮,折叠护架通过连杆与主体车架铰接,折叠护架的下端与主体车架之间通过门栓式夹钳固定连接,伸缩车架插入在主体车架中通过定位销定位,滑撬杆设置在主体车架两侧的滑道中,滑撬安装在滑撬杆的两端,车轮杆也设置在主体车架两侧的滑道中,车轮安装在车轮杆的两端。

2.根据权利要求1所述的一种可折叠伸缩滑撬式爬楼车,其特征在于,在所述主体车架的两侧设有两个翼板,翼板上设有滑道,在滑道的最前端设有定位沟槽,在滑道上还设有一个分叉,在主体车架上插入伸缩车架的位置处还设有伸缩定位孔。

3.根据权利要求1所述的一种可折叠伸缩滑撬式爬楼车,其特征在于,在所述伸缩车架上设有定位销,定位销设置在定位圆柱筒内,定位圆柱筒的下端固定在伸缩车架上,定位圆柱筒的上端设有通孔,定位销下端设有定位弹簧将定位销向上顶出。

4.根据权利要求1所述的一种可折叠伸缩滑撬式爬楼车,其特征在于,所述滑撬包括滑撬板、滚动体,两个滑撬板通过螺栓固定连接,多个滚动体安装在两个滑撬板之间,在滑撬板的一端还安装有三支臂星行转动支架。

5.一种如权利要求1所述的可折叠伸缩滑撬式爬楼车的使用方法,其特征在于,具体方法如下:

折叠时,将锁住伸缩车架与主体车架的定位销从伸缩定位孔中按下,将伸缩车架深插入主体车架中,定位销会从最里端的伸缩定位孔中弹出并将伸缩车架与主体车架锁定;将用于固定折叠护架和主体车架的门栓式夹钳打开,将折叠护架折扣在主体车架上;

展开时,将上述动作相反操作即可;

走平路时,将车轮移动至滑道最末端的滚动槽中,将车轮杆通过主体车架底部的行走固定装置固定住;将滑撬移动至滑道最前端的定位沟槽中,此时安装在主体车架底部的滑撬固定装置的拉杆恰好弹出插入到滑撬板上的旋转定位孔中,将滑撬定位;滑道上的分叉用于车轮与滑撬在滑道中错位时的暂存位置;抬起并拉动伸缩车架上的把手,此时车轮着地,滑撬随主体车架抬起,整个车体通过车轮在平地上行走;

爬楼时,将车轮移至滑道最前端的定位沟槽中;将滑撬移至滑道最末端的滚动槽中,并将滑撬杆通过主体车架底部的行走固定装置固定住;抬起并拉动伸缩车架上的把手,此时车轮随主体车架抬起,通过滑撬在楼梯台阶棱上滑动。
