专利号: 2016103594725
申请人: 叶吉利
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

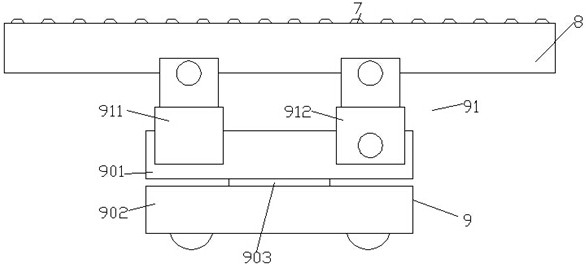

1.一种辊道输送机,包括便于移动的机动式运载小车(9)以及通过高度及倾角调节装置(91)而安装于所述机动式运载小车(9)上的辊道装置(8),所述辊道装置(8)中并排安装有一系列辊子(7),其中,所述辊子(7)包括筒壁(70)以及位于所述筒壁(70)的轴向中部的一体成型的支承盘(71),从而所述支承盘(71)将所述筒壁(70)的内部空间分隔成两个腔室,所述支承盘(71)通过键(72)而安装在能转动地支承于所述辊道装置(8)的侧壁(80)中的转轴(81)上,其中,所述两个腔室中的至少一个容纳有从相邻的侧壁(80)凸出的固连支承架(83),所述固连支承架(83)上承载有双模式滑动操作件(6),所述双模式滑动操作件(6)包括一体成型的平行于所述支承盘(71)而延伸跨过所述转轴(81)的主体连接部(60)、在所述主体连接部(60)的左端垂直于所述主体连接部(60)的延伸方向而朝向所述支承盘(71)延伸的第一锁定操作凸出(61)、以及在所述主体连接部(60)的右端垂直于所述主体连接部(60)的延伸方向而背离所述支承盘(71)延伸的第二锁定操作凸出(62),其中,所述第一锁定操作凸出(61)和第二锁定操作凸出(62)的底端分别在设置于所述固连支承架(83)的上侧面中的两个滑槽(831、833)中能滑动,当所述辊道装置(8)的倾角使得所述双模式滑动操作件(6)向右滑动从而使得所述第一锁定操作凸出(61)靠近所述转轴(81)并接合安装于所述转轴(81)上的第一单向转动轴承(811)的外周面时,所述筒壁(70)的上表面顺应所述辊道装置(8)倾斜向下方向上的转动被禁止而沿着所述辊道装置(8)倾斜向上方向上的转动被允许,此时所述辊道输送机处于第一模式;当所述辊道装置(8)的倾角使得所述双模式滑动操作件(6)向左滑动从而使得所述第二锁定操作凸出(62)靠近所述转轴(81)并接合安装于所述转轴(81)上的第二单向转动轴承(812)的外周面时,所述筒壁(70)的上表面顺应所述辊道装置(8)倾斜向下方向上的转动被禁止而沿着所述辊道装置(8)倾斜向上方向上的转动被允许,此时所述辊道输送机处于第二模式;所述第一单向转动轴承(811)与所述第二单向转动轴承(812)的允许转动方向相反,所述机动式运载小车(9)由上车体(901)和下车体(902)组成,所述上车体(901)与所述下车体(902)之间设有车体转动轴(903),所述车体转动轴(903)分别与所述上车体(901)和下车体(902)转动配合连接,所述车体转动轴(903)用以调节所述辊道装置(8)的旋转角度,方便多种环境下使用,所述辊子(7)两端侧固定安装有防尘毛刷(701),所述防尘毛刷(701)沿所述辊子(7)两侧端面环形设置,所述防尘毛刷(701)用以防止污物落入所述辊子(7)内部的两个腔室内而影响机动性,所述防尘毛刷(701)为耐磨材料制成。

2.如权利要求1所述的一种辊道输送机,其中,所述滑槽(831、833)为燕尾槽或倒T型槽。

3.如权利要求1所述的一种辊道输送机,其中,所述第一锁定操作凸出(61)和第二锁定操作凸出(62)分别与第一复位压缩弹簧(832)和第二复位压缩弹簧(834)接合,从而在所述辊道装置(8)的倾角为零时使得所述第一锁定操作凸出(61)和第二锁定操作凸出(62)均与对应的单向转动轴承脱开。
