专利号: 2016103443320
申请人: 安徽科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

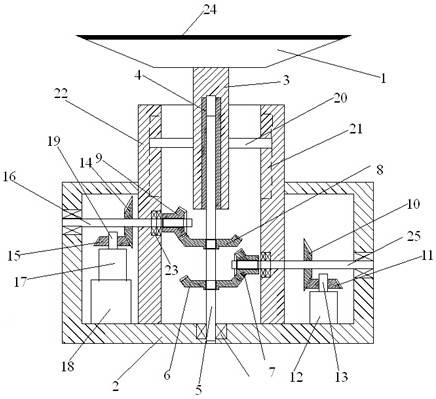

1.一种齿轮传动千斤顶,其特征在于,其包括顶盘、螺纹筒、螺纹顶杆和齿轮传动组件,其中,所述顶盘的下部与所述螺纹筒固定连接,所述螺纹筒的下端与所述螺纹顶杆的上端螺纹配合连接,至少两个驱动电机通过各自的所述齿轮传动组件共同驱动所述螺纹顶杆转动,以便通过驱动螺纹顶杆转动来使得所述螺纹筒升降,进而实现顶盘对重物的顶起与卸下。

2.根据权利要求1所述的一种齿轮传动千斤顶,其特征在于:所述齿轮传动组件包括二级从动锥齿轮一、二级主动锥齿轮一、二级从动锥齿轮二、二级主动锥齿轮二、一级从动锥齿轮一、一级主动锥齿轮一、一级从动锥齿轮二和一级主动锥齿轮二,其中,所述二级从动锥齿轮一固定设置在所述螺纹顶杆的下端,所述二级从动锥齿轮二固定设置在所述螺纹顶杆上,且位于所述二级从动锥齿轮一的上方,所述二级主动锥齿轮一与所述二级从动锥齿轮一啮合传动,所述二级主动锥齿轮二与所述二级从动锥齿轮二啮合传动,所述二级主动锥齿轮一固定设置在传动轴一的端部,所述传动轴一通过轴承支撑设置在支撑架和底座上,所述传动轴一的中部设置有所述一级从动锥齿轮一,所述一级从动锥齿轮一和一级主动锥齿轮一啮合传动,所述一级主动锥齿轮一与驱动电机一的输出轴连接,所述驱动电机一固定设置在所述底座的内侧;所述二级主动锥齿轮二固定设置在传动轴二的端部,所述传动轴二通过轴承支撑设置在支撑架和底座上,所述传动轴二的中部设置有所述一级从动锥齿轮二,所述一级从动锥齿轮二和一级主动锥齿轮二啮合传动,所述一级主动锥齿轮二与驱动电机二的输出轴连接,所述驱动电机二通过垫块固定设置在所述底座的内侧;所述支撑架的内侧面设置有竖直的防转板滑槽,所述螺纹筒的外表面上对称设置有两个防转板,所述防转板的端部均在各自的所述防转板滑槽内上下滑动,所述螺纹筒的下端设置有盲孔,所述盲孔内设置有螺纹套,该螺纹套与所述螺纹顶杆上端的外螺纹螺纹配合,通过上述各个齿轮共同带动所述螺纹顶杆转动,进而使得螺纹筒沿着防转板滑槽上下滑动,实现重物的顶起与卸下,且所述防转板构造成使得其对所述螺纹筒具有辅助支撑作用的结构。

3.根据权利要求1所述的一种齿轮传动千斤顶,其特征在于:所述顶盘的形状为上大下小的圆锥形结构。

4.根据权利要求1所述的一种齿轮传动千斤顶,其特征在于:所述顶盘的顶端设置有弹性防滑垫,所述弹性防滑垫的上表面设置有摩擦凸起。

5.根据权利要求1所述的一种齿轮传动千斤顶,其特征在于:所述传动轴一和传动轴二均采用滚针轴承与双向推力圆柱滚子轴承进行的组合方式设置在所述支撑架上。

6.根据权利要求1所述的一种齿轮传动千斤顶,其特征在于:所述二级从动锥齿轮一、二级主动锥齿轮一、二级从动锥齿轮二、二级主动锥齿轮二、一级从动锥齿轮一、一级主动锥齿轮一、一级从动锥齿轮二和一级主动锥齿轮二的表面均经过渗碳共氮处理的齿面。

7.根据权利要求1所述的一种齿轮传动千斤顶,其特征在于:螺纹套和螺纹顶杆之间相互配合的螺纹面上均设置有耐磨涂层。

8.根据权利要求1-7任意一项所述的一种齿轮传动千斤顶,其特征在于:螺纹顶杆的下端通过轴承固定在所述底座上。
