专利号: 2016103372838
申请人: 江苏德顺祥电气有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

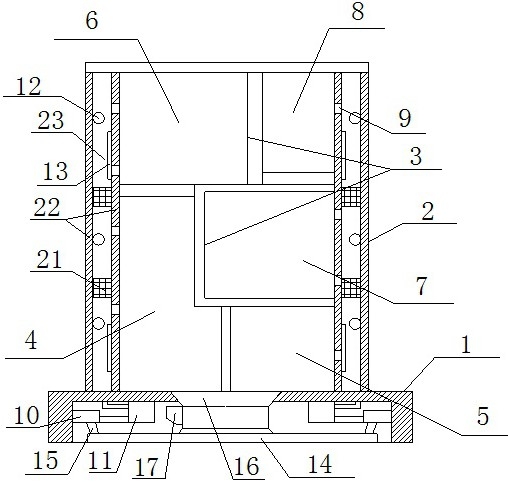

1.一种铠装移开式交流金属封闭开关设备,其特征在于:所述的铠装移开式交流金属封闭开关设备包括底座、柜体、隔板及降温装置,所述的柜体为密闭的立方体腔体结构,柜体底部安装底座上并与底座同轴分布,所述的隔板若干并嵌于柜体内部,所述的隔板将柜体分割为相互独立分布的低压室、电缆室、母线室、断路器室和显示控制室,所述的柜体包括定位龙骨及防护板,所述的防护板分别与定位龙骨内表面和外表面连接,且定位龙骨外表面和内表面的防护板相互平行分布并构成宽度不小于5毫米的散热通风腔,所述的低压室、电缆室、母线室、断路器室和显示控制室所对应的定位龙骨内表面的防护板上均布导流孔,并通过导流孔与散热通风腔连通,所述的降温装置包括换气风机、半导体制冷装置、硅胶加热丝、静电除尘网及空气过滤装置,所述的换气风机、半导体制冷装置均嵌于底座内,其中换气风机通过导气管与散热通风腔和空气过滤装置连通,所述的导气管另与半导体制冷装置连接,所述的空气过滤装置安装在底座外表面上,所述的硅胶加热丝、静电除尘网嵌于散热通风腔内并安装在防护板上。

2.根据权利要求1所述的一种铠装移开式交流金属封闭开关设备,其特征在于:所述的换气风机至少两个,并分为两组,每组中均设至少一个换气风机,两组换气风机间以柜体轴线对称分布且驱动方向相反。

3.根据权利要求1所述的一种铠装移开式交流金属封闭开关设备,其特征在于:所述的底座上另设至少一个通风口,所述的通风口分别与柜体和空气过滤装置相互连通。

4.根据权利要求3所述的一种铠装移开式交流金属封闭开关设备,其特征在于:所述的通风口内另设控制阀。
