专利号: 2016103218835
申请人: 中国环境科学研究院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

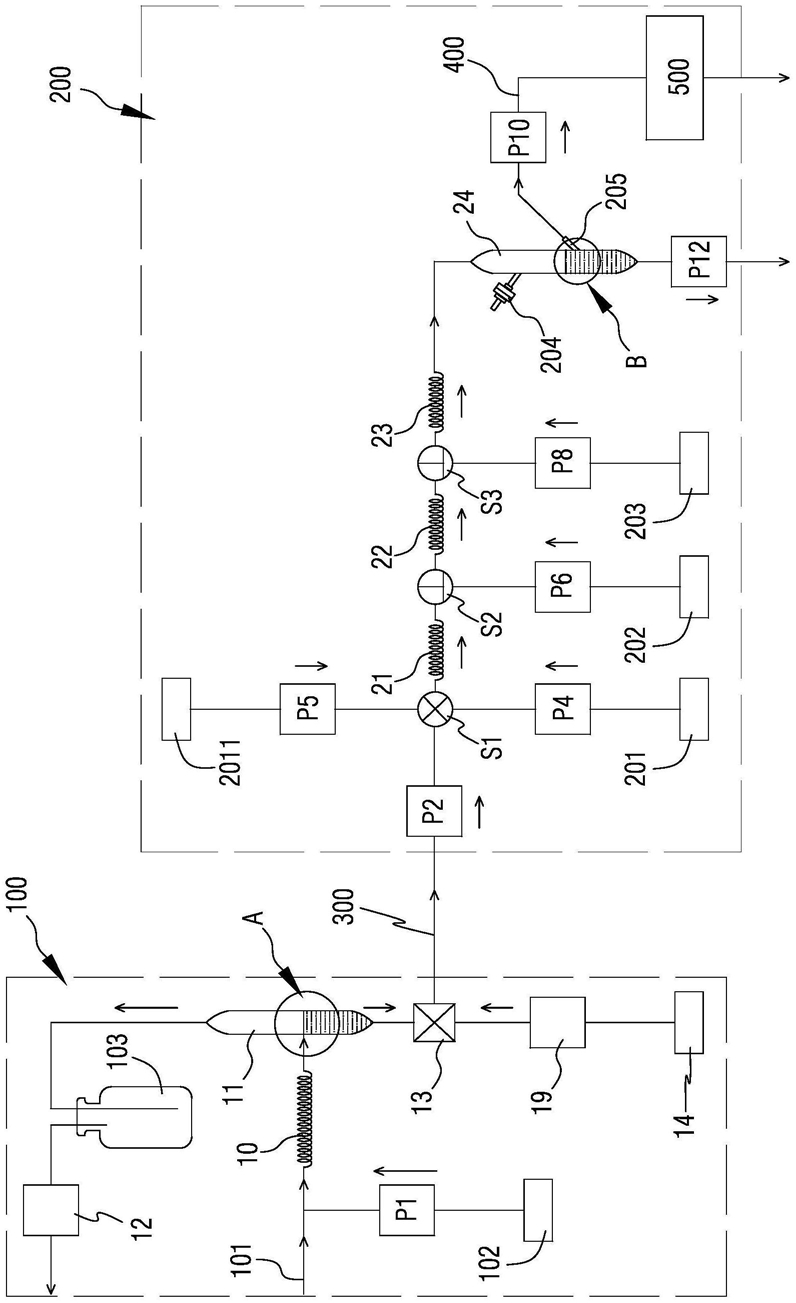

1.一种大气过氧化物自动监测系统,包括一个采样装置(100)以及一个分析装置(200),所述采样装置(100)包括一个水平放置的螺旋管(10),一个竖直放置的气液分离器(11)以及一个气泵(12),所述螺旋管(10)的进口端分别连接大气(101)以及捕集液瓶(102),所述螺旋管(10)的出口端连接所述气液分离器(11)的中部,所述气液分离器(11)的上端连接所述气泵(12),所述气液分离器(11)的下端通过第一连接管路(300)连接所述分析装置(200)。

2.如权利要求1所述的系统,其特征在于,所述分析装置(200)包括首尾串联连接的第一混合管(21)、第二混合管(22)以及第三混合管(23);所述第一混合管(21)的进口端通过四通(S1)分别连接所述第一连接管路(300)、第一缓冲溶液瓶(201)以及第二缓冲溶液瓶(2011),所述第二混合管(22)的进口端通过三通(S2)分别连接所述第一混合管(21)的出口端以及荧光试剂瓶(202),所述第三混合管(23)的进口端通过三通(S3)分别连接所述第二混合管(22)的出口端以及碱液瓶(203);所述第三混合管(23)的出口端连接有一个竖直放置的样品收集器(24),所述样品收集器(24)的中部通过第二连接管路(400)连接一台荧光检测仪(500)。

3.如权利要求2所述的系统,其特征在于,所述样品收集器(24)的上端连接所述第三混合管(23)的出口端,所述样品收集器(24)的下端连接有一个气泵(P12)。

4.如权利要求3所述的系统,其特征在于,所述样品收集器(24)的上部设置有一个排气管(204),所述样品收集器(24)的中部设置有一个斜向上伸出的样品检测管(205),所述样品检测管(205)的底部位于所述样品收集器(24)的液面下方,所述样品检测管(205)的上端连接所述第二连接管路(400)。

5.如权利要求4所述的系统,其特征在于,所述排气管(204)中设置有与大气相通的过滤膜。

6.如权利要求1-5之一所述的系统,其特征在于,所述气液分离器(11)和所述气泵(12)之间设置有一个收集液体的安全瓶(103)。

7.如权利要求1-6之一所述的系统,其特征在于,所述第一连接管路(300)中设置有一个三通电磁阀(13),所述三通电磁阀(13)的第一端连接所述气液分离器(11)的下端,所述三通电磁阀(13)的第二端连接所述分析装置(200),所述三通电磁阀(13)的第三端通过一个微量泵(19)连接一个标准溶液瓶(14)。

8.如权利要求1-7之一所述的系统,其特征在于,所述螺旋管(10)的出口端水平连接所述气液分离器(11)的中部,系统连续监测过程中,设定所述气液分离器(11)与所述螺旋管(10)连接位置处的液面高度与所述螺旋管(10)的出口的最高点平齐。

9.如权利要求1-8之一所述的系统,其特征在于,所述样品检测管(205)的底部最高点(G)位于所述样品收集器(24)的液面最低点的下方3-4毫米处。
