专利号: 2016103217264
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

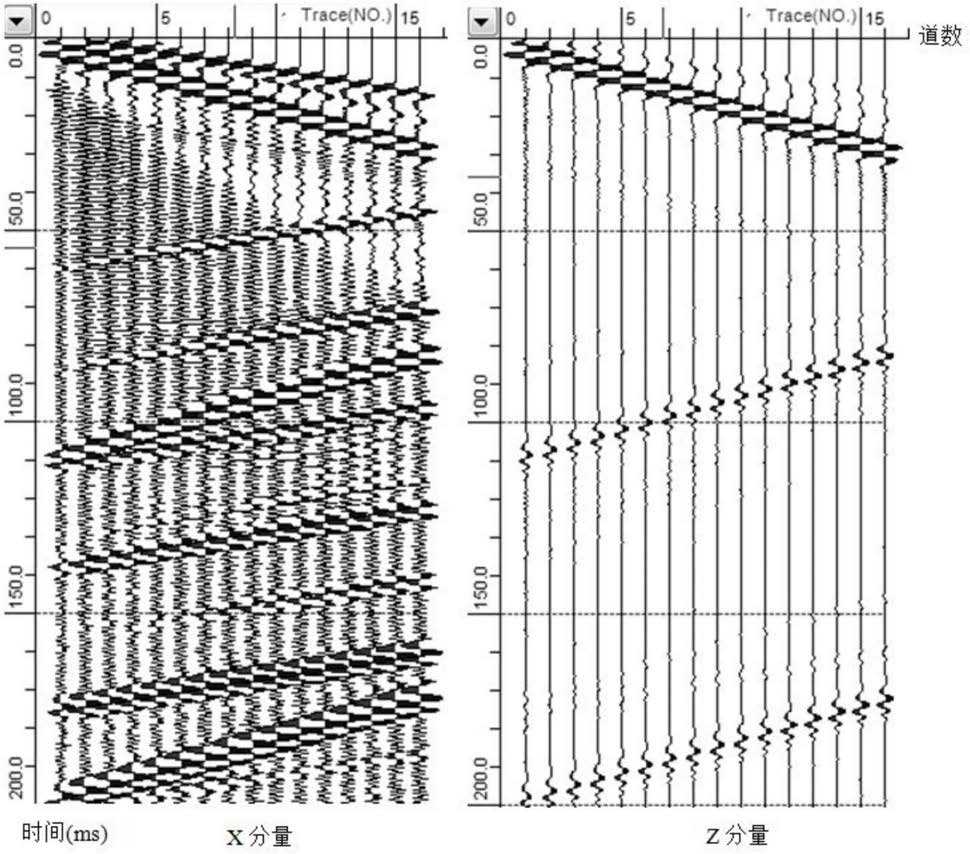

1.一种基于反射信号的巷道超前探测速度建模方法,其特征在于,该方法包括以下步骤:步骤一,利用常规线性观测系统获取X、Z分量地震信号;

步骤二,根据地震波负速度特征,确定i个X、Z分量反射同相轴;

步骤三,从第一个反射同相轴中选取最大偏移距地震道的X、Z分量反射波组;

步骤四,从上述反射波组中选取一个负相位的最大值振幅时间t1,并计算t1主偏振方向θ1;

步骤五,在地震记录中,选取t1±1个周期长度的时间窗口;

步骤六,假设速度值为Vi,基于上述选取的时间窗口地震信号,以Vi进行偏移;对比得出最大偏移能量的V1max;计算L1=V1max×t1;

步骤七,以主偏振方向θ1、V1max及L1,构建出第一层速度模型;

步骤八,以步骤三至步骤七相同的方法,构建出第二层至第i层的速度模型。

2.根据权利要求1所述的基于反射信号的巷道超前探测速度建模方法,其特征在于,所述t1主偏振方向θ1具体计算步骤如下:(a)对X、Z这两分量地震信号做Hilbert变换式中x(t)、z(t)分别为X、Z分量,符号 表示Hilbert变换,(b)建立Hermitian矩阵构造C(t)=M*(t)·M(t)

式中,M(t)=[hx(t)hz(t)],符号*表示矩阵的复共轭转置;

(c)求取Hermitian矩阵的最大特征值λmax及其对应的归一化的特征向量(xmax,zmax);

(d)主极化倾角θ1计算

式中Re(xmax)、Re(zmax)分别为xmax、zmax的实部。
