专利号: 2016103186406
申请人: 中国计量大学
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

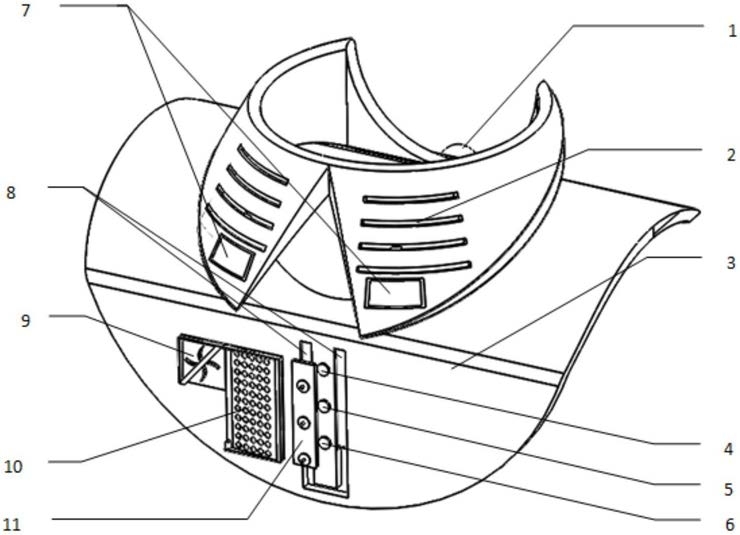

1.一种衣领式可穿戴智能空气净化器,其特征在于,包括主体;所述主体包括领子和披肩等;所述领子缝纫连接在披肩的上端;所述披肩后部设置有开合扣子(1),通过所述开合扣子(1)实现披肩的围合;所述领子上设置有出风口(2),所述出风口(2)处还设置有出风口空气质量传感器(14),用于检测净化效果;所述披肩的前部中心处附近设置有进风口(8)所述进风口(8)后部设置分层式过滤网(10);所述分层式过滤网(10)的出风位置设有负氧离子发生器(12);所述分层式过滤网(10)的进风位置设有进风口空气质量传感器(13),检测空气质量;所述分层式过滤网(10)的后部设置有风机(9),所述风机(9)后部设置有空气缓冲室(3),空气缓冲室(3)与出风口(8)相连;所述风机(9)用于将空气吸入分层式过滤网(10),并将过滤和负氧离子净化后的空气输送到空气缓冲室(3),最后从出风口(2)送出;所述披肩的中心处还设置有电路控制板(11)和电源(15);所述风机(9)、负氧离子发生器(12)、进风口空气质量传感器(13)、出风口空气质量传感器(14)和电源(15)均与电路控制板(11)相连;所述电源(15)为整个系统提供工作电压。

2.根据权利要求1所述的衣领式可穿戴智能空气净化器,其特征在于,所述电路控制板(11)包括主控制芯片、信号转换器和按钮;其中,所述按钮包括负氧离子开关按钮(4)、风速调节按钮(5)和电源开关按钮(6);所述负氧离子开关按钮(4)与负离子发生器(12)相连,用于控制负氧离子发生器(1)(2)的启闭;所述风速调节按钮(5)与风机(9)相连,用于微调风机(9)的转速;所述电源开关按钮(6)与电源相连,用于控制整个净化器的启闭;所述进风口空气质量传感器(13)和出风口空气质量传感器(14)均与主控制芯片的信号输入端口相连,所述风机(9)与主控制芯片的信号输出端口相连。

3.根据权利要求2所述的衣领式可穿戴智能空气净化器,其特征在于,所述风机(9)与主控制芯片的信号输出端口之间通过风机转速调节电路相连;所述风机转速调节电路包括电阻R1、电阻R2和三极管Q;所述电阻R1的一端与主控制芯片的信号输出端口相连,另一端与三极管Q的基极相连;所述三极管Q的基极和电阻R2的一端与主控制芯片的电源端口相连;所述三极管Q的发射极和电阻R2的另一端均与电机(9)相连。

4.根据权利要求2所述的衣领式可穿戴智能空气净化器,其特征在于,所述领子的表面设置有电子显示屏(7);所述显示屏(7)与主控制芯片的信号输出端口相连。

5.根据权利要求1所述的衣领式可穿戴智能空气净化器,其特征在于,所述出风口(2)处设有风栅,所述风栅以风栅的枢轴为中心来回摆动;所述进风口(8)上设有风栅,风栅以风栅的枢轴为中心来回摆动。

6.根据权利要求1所述的衣领式可穿戴智能空气净化器,其特征在于,所述分层式过滤网(10)采用插片式分层设计。

7.根据权利要求6所述的衣领式可穿戴智能空气净化器,其特征在于,所述分层式过滤网(10)由三层过滤网组成,所述三层过滤网选自预过滤网、冷触媒过滤网、活性炭过滤网、HEPA高效空气过滤网中的三种。
