1.一种碳/碳复合材料莫来石晶须增韧硅酸盐玻璃抗氧化涂层的制备方法，其特征在 于，包括以下步骤:1) 按Al2(S〇4)3 • 18H20:Na2S〇4 = 9:10的质量比，取Al2(S〇4)3 • 18H20和Na2S〇4,充分混匀 后，制得混合复盐A;2) 将SiC-C/C复合材料试样进行超声清洗，烘干后，按SiC-C/C复合材料试样:混合复盐 A=(l〜3):19的质量比，将31(:-0/(:复合材料试样包埋于混合复盐4中，于900〜950°(:下，热 处理后，冷却；3) 将经步骤2)处理后的试样用沸水清洗，直至洗净未反应的熔盐，然后将试样干燥，制 得带有莫来石晶须层的试样；4) 将玻璃粉与莫来石晶须混匀，得到混合粉料，将该混合粉料分散于硅溶胶与蒸馏水 混合而成的混合溶液中，制得混合粉料浓度为100〜200g/L的悬浮液B1，将悬浮液B1超声震 荡后，再经磁力搅拌，制得悬浮液B2;5) 将步骤3)制得的带有莫来石晶须层的试样预热后，立即取出浸泡于悬浮液B2中，热 浸渍处理1〜5min，然后取出试样进行超声清洗、干燥；6) 重复步骤5)操作10〜20次，制得所需涂层厚度的碳/碳复合材料莫来石晶须增韧硅 酸盐玻璃抗氧化涂层。

2.根据权利要求1所述的碳/碳复合材料莫来石晶须增韧硅酸盐玻璃抗氧化涂层的制 备方法，其特征在于，步骤1)所述的充分混匀，是将Al2(S〇4)3 • 18H20和Na2S〇4置于研钵中， 充分研磨30〜60min。

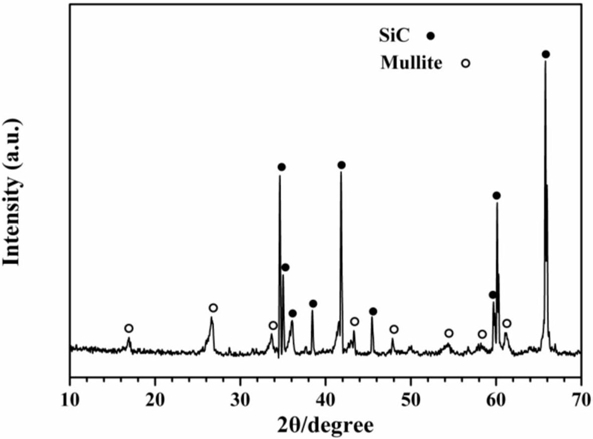

3.根据权利要求1所述的碳/碳复合材料莫来石晶须增韧硅酸盐玻璃抗氧化涂层的制 备方法，其特征在于，步骤2)是将SiC-C/C复合材料试样置于乙醇中超声清洗，然后于50〜 80°C下烘干。

4.根据权利要求1所述的碳/碳复合材料莫来石晶须增韧硅酸盐玻璃抗氧化涂层的制 备方法，其特征在于，步骤2)是将混合复盐A置于刚玉坩埚中，将SiC-C/C复合材料试样包埋 于混合复盐A中，然后将刚玉坩埚置于马弗炉中，热处理30〜60min。

5.根据权利要求1所述的碳/碳复合材料莫来石晶须增韧硅酸盐玻璃抗氧化涂层的制 备方法，其特征在于，步骤3)是将洗净的试样在60〜90 °C的电热鼓风干燥箱中干燥1〜3h。

6.根据权利要求1所述的碳/碳复合材料莫来石晶须增韧硅酸盐玻璃抗氧化涂层的制 备方法，其特征在于，步骤4)中，硅溶胶与蒸馏水混合而成的混合溶液中，硅溶胶与蒸馏水 的体积比为1:3;混合粉料中，莫来石晶须的质量分数为5〜20%，玻璃粉的质量分数为80〜 95%〇

7.根据权利要求1所述的碳/碳复合材料莫来石晶须增韧硅酸盐玻璃抗氧化涂层的制 备方法，其特征在于，步骤4)中将悬浮液B1超声震荡5〜lOmin，然后在磁力搅拌器上搅拌1 〜2h，得悬浮液B2。

8.根据权利要求1所述的碳/碳复合材料莫来石晶须增韧硅酸盐玻璃抗氧化涂层的制 备方法，其特征在于，步骤5)所述的预热是将带有莫来石晶须层的试样置于马弗炉中，于 200〜300°C下进行预热，预热时间为5〜20min。

9.根据权利要求1所述的碳/碳复合材料莫来石晶须增韧硅酸盐玻璃抗氧化涂层的制 备方法，其特征在于，步骤5)是将热浸渍处理后的试样于乙醇中超声清洗，并在50〜80°C下，干燥30〜60min。

10.采用权利要求1〜9中任意一项所述的方法制得的碳/碳复合材料莫来石晶须增韧 硅酸盐玻璃抗氧化涂层，其特征在于，该抗氧化涂层厚度均匀，结构致密，表面无裂纹，涂层 与基体结合强度大。
