1.一种掺杂杂多酸催化剂，其特征在于该催化剂的制备方法如下：

1)将混合比为Na4SiMo12O40·2H2O∶去离子水＝44g∶100mL的混合液，加热至80-85℃；加入14mL 40％HF使pH值维持在4.5-5.0，该溶液在200rpm下搅拌1h后过滤，得到NaMoFOM滤液。

2)将所述NaMoFOM滤液与Ni(CH3CO2)2混合，混合比为滤液∶NiCH3CO2)2＝80mL∶7g，加热混合液到80-85℃，在200rpm下搅拌1h后过滤，得到NaNiMoFOM滤液。

3)将所述NaNiMoFOM滤液60mL与乙酸混合，混合体积比为滤液∶乙酸＝1∶2，加热混合液到50-60℃，在200rpm下搅拌30min，冷却，置于室温下蒸发结晶2天，得到晶体即镍掺杂杂多酸催化剂H12NiMo17F6O55·20H2O。

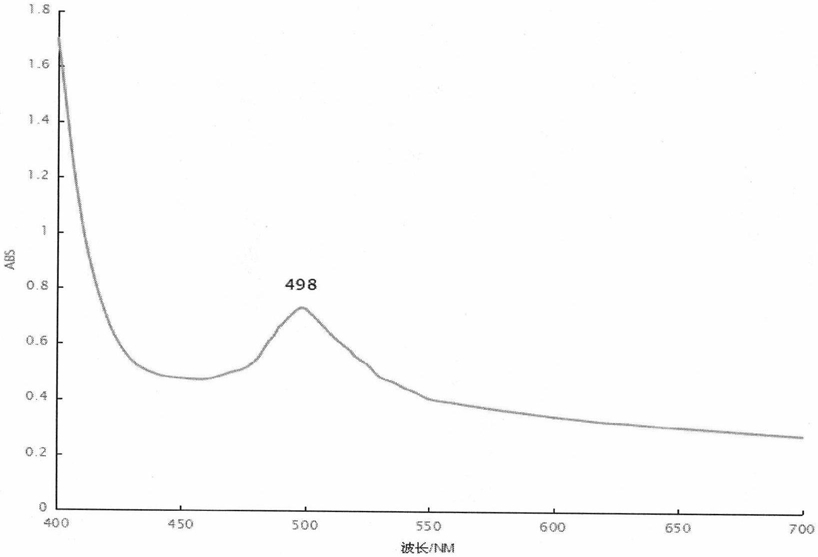

2.使用如权利要求1所述的镍掺杂杂多酸催化剂进行光解水制氢气的方法，其特征在于包括下述步骤：

在一个50ml的圆柱形石英光反应器中，放入反应物混合比例为镍掺杂杂多酸催化剂∶甲醇溶液∶去离子水＝0.5-0.7g∶6mL∶20mL，然后通过鼓泡超纯氩气连续鼓泡30min除去溶解氧。在1MPa气压、200rpm下搅拌15min后，通过光源为可见光PL-X300D专用氙灯的截止玻璃过滤器的光化学反应器中进行可见光的照射及反应，反应4h，每隔1h抽取0.5ml气体，通过日本岛津GC-2010气相色谱仪进行定量测定不同时间下样品的H2释放量，氢气的转化率达到15％以上。
