专利号: 2016102448098
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种新型高空接线钳,包括钳座、上钳口和下钳口,所述钳座的前端设有上钳口,上钳口与下钳口之间能够形成与线路相匹配的夹口,其特征在于:所述下钳口相对于上钳口正下方铰接于钳座上;所述下钳口相对于夹口反方向的一端固定连接齿轮且一体成型;所述钳座上安装有与齿轮啮合的单向齿条;所述钳座上设有能够限制单向齿条向上移动的限制机构;所述钳座上还安装有用于向上推动单向齿条的绝缘杆。

2.根据权利要求1所述的一种新型高空接线钳,其特征在于:所述限制机构由单向齿条上设置的棘轮和安装于钳座上的棘轮钩构成,所述棘轮钩能够对应卡合在棘轮上。

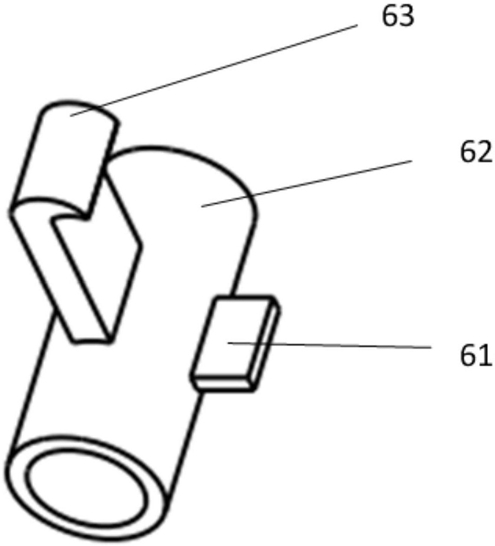

3.根据权利要求2所述的一种新型高空接线钳,其特征在于:所述棘轮钩由圆柱体、设于圆柱体外侧的弯钩和设于圆柱体外侧且朝向弯钩开口方向的凸块一体成型;所述棘轮钩通过固定件穿过圆柱体部分固定于钳座上。

4.根据权利要求3所述的一种新型高空接线钳,其特征在于:所述绝缘杆上端一侧设有解锁凸块,解锁凸块的正上方垂直设有解锁杆,解锁凸块与解锁杆之间形成倒T字形;所述棘轮钩通过绝缘杆上设置的解锁杆将棘轮钩上设置的凸块向上推动,使棘轮钩与棘轮脱离。

5.根据权利要求4所述的一种新型高空接线钳,其特征在于:所述解锁杆设置在单向齿条与棘轮钩之间。

6.根据权利要求4所述的一种新型高空接线钳,其特征在于:所述单向齿条上还设置有卡槽,且卡槽设置于棘轮下方,所述卡槽与绝缘杆上的解锁凸块卡合。

7.根据权利要求6所述的一种新型高空接线钳,其特征在于:所述卡槽的高度大于解锁凸块的高度。

8.根据权利要求2所述的一种新型高空接线钳,其特征在于:所述棘轮钩圆柱体部分的内孔中还设有扭转弹簧,扭转弹簧一端固定连接于棘轮钩上,另一端固定连接于固定棘轮钩的固定件上。

9.根据权利要求2所述的一种新型高空接线钳,其特征在于:所述钳座的后端呈镜面“7”字形的中空结构;所述中空结构顶部的中侧或右侧设有与单向齿条相匹配的单向齿条孔;所述中空结构底部的左侧设有绝缘杆孔;所述中空结构底部的左侧设有绝缘杆孔;所述中空结构在固定棘轮钩和齿轮的位置设置有相对应的棘轮钩通孔和齿轮通孔。

10.根据权利要求1所述的一种新型高空接线钳,其特征在于:所述上钳口与下钳口之间能够形成与线路相匹配的夹口的内侧设置有若干锯齿。
